SSD M2 — как выбрать накопитель (тонкости с SATA и PCI-E, 2242, 2260, 2280, и ключами)

Доброго времени суток.

Уже как несколько лет канули в лету споры о выгоде от использования SSD накопителей — сейчас его рекомендуют устанавливать всем: не только профессиональным геймерам или программистам, но и обычным пользователям. Преимущество в дисковой производительности колоссальное: в 5-10 раз!

Однако, сейчас достаточно много SSD накопителей, различающихся размерами (прим.: форм-фактор): если с SSD форм-фактора 2,5 дюйма (классический размер, выглядит также, как жесткий диск) вопросов не так много, то вот с «новомодными» SSD M2 — настоящая путаница!

Собственно, в этой статье хотел разобрать самое основное о накопителях SSD M2: какой именно накопитель мне подойдет, какой интерфейс используется, что это за 2242, 2260, 2280 и ключи «M»,» «B», «B&M» на маркировке накопителя.

Выбор накопителя SSD M2: разбираемся с путаницей

Во многих новых ноутбуках и компьютерах на материнской плате стал все чаще появляться новый разъем M2 (что не удивительно!). Ведь он пришел на смену интерфейсам: mSATA, mini PCI Express.

И здесь хочу сразу отметить преимущество интерфейса M2: он позволяет обходиться без кабелей питания, отдельных шлейфов и пр. добра (по сути, позволяет подключать устройства просто вставив карту в слот!). К тому же, он меньше, чем тот же mSATA. Все это в купе позволяет M2 использовать в более мобильных и компактных устройствах, делает его более удобным и популярным.

Добавлю, что использовать M2 можно и для установки Wi-Fi адаптера, 3G/4G модемов, Bluetooth модуля, и др. устройств. (Прим.: просто многие полагают, что M2 используется исключительно для SSD)

Кстати!

M2 интерфейс одно время назывался как NGFF (форм фактор следующего поколения). В некоторых магазинах и у некоторых производителей накопителей встречаются SSD M2 именно с этой маркировкой.

В чем состоит путаница

Формат M2, конечно, бесспорно перспективный, но уж очень все с ним не просто. Сразу скажу, что он подразделяется на два больших типа: SATA и PCIe (а каждый из этих типов подразделяется на несколько подтипов).

Почему так было сделано? M2, как уже сказал выше, задумывался как универсальный интерфейс, который заменит устаревшие mSATA и mini PCIe. Но, дело в том, что пропускная способность SATA III составляет 6 Гбит/с, а накопитель SSD M2 PCIe — способен обеспечить скорость работы до 32 Гбит/с (согласитесь, разница существенна!).

Дополню, что M.2 PCIe различается по скорости в зависимости от количества линий. Так, например, PCI Express 2.0 с двумя линиями (обозначается, как PCI-E 2.0 x2) — обеспечивает скорость до 8 Гбит/c, PCI Express 3.0 с четырьмя линиями (PCI-E 3.0 x4) — обеспечивает заветные 32 Гбит/с.

Весь смак в том, что большинство устройств (скажем, ноутбуки) поддерживают только один тип диска, например, SSD M2 SATA III. Т.е. при выборе нужно очень внимательно подойти к тому, что же поддерживает устройство (но об этом еще пару слов ниже).

2) Габариты накопителя 2242, 2260 и 2280

Еще один важный момент: накопители M2 (как SATA, так и PCIe) — могут быть разных габаритов. Всего их три: 2242, 2260 и 2280.

Первые две цифры (22) — это ширина накопителя, вторые (42, 62 или 80) — это его длина (см. скриншот ниже в качестве примера).

2242 и 2280 — пример в габаритах

Суть в том, что разные материнские платы поддерживают разные габариты накопителей. И если диск меньшей длины еще можно вставить в слот, то вот если он больше — это беда.

Однако, отмечу, что сейчас в продаже есть универсальные диски, длинной 80 мм, которые самостоятельно можно подрезать до нужной длины (прим.: все необходимые микросхемы располагаются на длине 42 мм).

Под ключами подразумеваются контакты и их расположение на накопителе. Существуют три вида ключей: «M», «B», и универсальный «B&M» (наглядный пример ниже). Перед покупкой диска, необходимо знать, какой ключ поддерживается вашим устройством.

Накопители с разными ключами, наглядный пример

Ключи на SSD M2 накопителях: интерфейс, механическая совместимость, схема

Вся «соль» с этими ключами в том, что, например, мат. плата с сокетом PCIe x2 использует ключ «B», но есть накопители SSD формата M2 SATA которые также используют ключ «B»! Разумеется, если подключить такой накопитель к материнской плате с сокетом PCIe x2 — работать он не будет!

4) Технология NVMe

Старые диски используют протокол AHCI, но с появлением более быстрых дисков — он перестал справляться со своей задачей (не позволяет использовать максимальные скоростные характеристики накопителей). Для решения сей проблемы выпущен новый протокол — NVMe.

NVMe SSD Samsung — как выглядит SSD M2 накопитель

Он обеспечивает более высокую скорость, требует меньше ресурсов от процессора при операциях чтения/записи, стали гораздо меньше задержки. Чтобы ваш SSD мог работать по данному протоколу, обратите внимание на то, поддерживает ли ваша мат. плата данную технологию.

Итоги (что знать перед покупкой SSD M2, чтобы не оказаться в «дураках»):

1. какой интерфейс поддерживает ваша материнская плата (PCI-E 2.0 x4, PCI-E 3.0 x2, PCI-E 3.0 x4, SATA III);
2. габариты SSD M2 накопителя, который можно установить (2280, 2260, 2242);
3. ключ, который поддерживает ваша материнская плата (обычно, SATA диски выпускаются с ключом «M&B», а PCIe x4 – с ключом «M»);
4. поддерживается ли мат. платой технология NVMe (если да — то естественно, и накопитель стоит покупать с поддержкой NVMe).

Только после ответа на эти несколько вопросов, можно сделать выбор SSD M2, который будет у вас работать.

Обновление от 27.01.2019 . Сейчас стали появляться в продаже ноутбуки (и мат. платы) с универсальными портами, к которым можно подключить SSD M2 как PCI-E, так и SATA.

Стоит ли игра свеч? Переходить ли на SSD.

Многие часто спрашивают, а стоит ли вообще переходить на SSD, так уж существенна разница ли.

В качестве примера покажу сравнительный тест нескольких дисков, установленных у меня на ноутбуках/ПК. Первый тест — это SSD M2 (NVMe), второй — SSD M2 (SATA III), третий — классический HDD.

Тест скорости накопителей SSD (NVMe, SATA), HDD | Кликабельно (Crystal DiskMark — утилита для теста)

Примечание! На скринах вы видите синтетические тесты. В реальной работе (при загрузке ОС, запуске игр, работе с ПО): многие из обычных пользователей отмечают огромную разницу между HDD и SSD (SATA), но почти не замечают между SSD (NVMe) и SSD (SATA).

Обратите внимание на первую строчку. Скорость чтения (Read) 2591 MB/s против 73 MB/s — разница в 30÷35 раз! Т.е. если раньше, до установки SSD (NVMe), Windows загружалась в течении 1 минуты — то сейчас менее 10 сек.!

Я уж не говорю о остальных программах: Word, браузеры, проигрыватели и пр. — запускаются моментально, сразу же после двойного клика мышки по ярлычку!

Дополнение!

Как проверить скорость диска: HDD, SSD. Тест, определение разницы в скорости между SSD и HDD, стоит ли переходить на твердотельный диск — https://ocomp.info/kak-proverit-skorost-diska-ssd-hdd.html

Как узнать, какой SSD M2 поддерживает моя мат. плата, что выбрать

Очень популярный вопрос. Для начала, хочу сказать не верьте никаким утилитам для просмотра характеристик ПК. Дело в том, что они могут показать наличие слота M2, но фактически на плате его может не быть (т.е. для него предусмотрено место на плате, а физически слота нет) !

И так, ближе к делу.

1) Вариант №1 — посмотреть на самой мат. плате.

Если на вашей мат. плате есть разъем M2 — то в большинстве случаев рядом с ним есть маркировка, по которой вы сможете узнать нужные сведения (пример ниже). К тому же сразу убедитесь в физическом наличие этого разъема (что важно сделать перед покупкой накопителя).

Пример обозначения на материнской плате (для M-KEY, PCIe)

2) Вариант №2 — посмотреть на сайте производителя

Зная модель материнской платы (или ноутбука), можно зайти на сайт ее производителя и посмотреть характеристики. Кстати, некоторые материнские платы сейчас делают универсальными, которые могут поддерживать несколько типов накопителей SSD M2 (пользователям ноутбуков в данном случае повезло меньше, т.к. они чаще всего поддерживают какой-то один конкретный тип).

Характеристики мат. платы на сайте производителя

3) Вариант №3 — посмотреть обзор конкретного ноутбука (мат. платы).

Многие магазины и пользователи (которые уже приобрели данное железо) часто делают обзоры, из которых можно почерпнуть необходимые данные. Однако, рекомендую их подкреплять также первыми двумя вариантами (т.к. сказать, убедиться своими глазами).

Ssd socket 3

Тайбэй, Тайвань, 12 мая 2014 года – по мере того, как на рынке появляется все больше материнских плат на платформе Intel ® 9 Series, становится очевидно, что сейчас идет постепенное продвижение в массы интерфейса PCIe Gen2 x2 M.2 для настольных компьютеров. При этом компания ASRock Inc. уже вышла в безусловные лидеры даже по этому новому направлению. Речь идет о материнской плате Z97 Extreme6, которая оснащена разъемом «Ultra M.2 PCIe Gen3 x4». При удвоенной пропускной способности разъем ASRock Ultra M.2 с легкостью преодолевает скоростные ограничения интерфейса SATA3 6Gb/s и оставляет всех конкурентов далеко позади!

Особенности Ultra M.2

Разъем Ultra M.2 – это одна из собственных технологических инноваций компании ASRock. По сравнению с обычным разъемом M.2 PCIe Gen2 x2, разъем ASRock повышает пропускную способность M.2 в два раза до уровня PCIe Gen3 x4! Это происходит благодаря особому размещению Ultra M.2 на печатной плате. На обычных материнских платах сигнал от устройства M.2 сначала поступает на бортовой чипсет, и только затем передается к CPU. А более совершенный разъем ASRock Ultra M.2 соединен с CPU напрямую, что снижает задержку сигнала и поднимает скорость передачи данных на новую высоту!

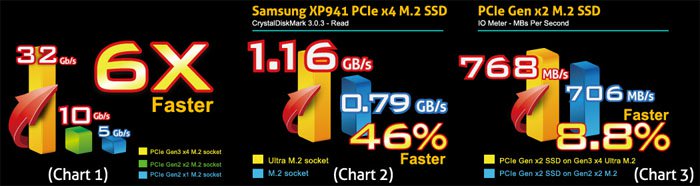

Испытайте новый уровень скорости с ASRock Ultra M.2

Максимальная расчетная скорость работы интерфейса Ultra M.2 составляет 32Gb/s, что в х6 раз быстрее, чем PCIe x1 M.2 и в х3 раза быстрее, чем PCIe x2 M.2 (рис. 1). Для сравнения производительности Ultra M.2 и обычного разъема M.2 мы провели тест скорости чтения накопителя Samsung XP941 PCIe x4 M.2 SSD на разъеме Ultra M.2 и получили результат 1,16GB/s, что на 46% быстрее, чем на разъеме PCIe x2 M.2 (рис. 2). Мы также протестировали работу накопителя класса PCIe x2 M.2 SSD на разъеме Ultra M.2. Благодаря прямой связи между интерфейсом Ultra M.2 и CPU, скорость чтения данных накопителя PCIe x2 M.2 SSD на разъеме Ultra M.2 оказалась на 8,8% выше, чем на обычном разъеме M.2. Как видно из примера на изображении 3, низкая задержка Ultra M.2 действительно имеет значение.

Z97 Extreme6 – для самых продвинутых технарей

Теперь можно смело сделать вывод о том, что интерфейс ASRock Ultra M.2 поможет преодолеть ограничения пропускной способности для настольных ПК текущего поколения. Распространение разъемов Ultra M.2 и M.2 знаменует начало новой эры скоростей передачи данных. Если вы уже столкнулись с пределом производительности HDD и находитесь в поисках нового скоростного интерфейса для вашего ПК, обратите внимание на материнскую плату ASRock Z97 Extreme6. Только с этой МП вы получите самый быстрый в мире разъем Ultra M.2, технологию ASRock Super Alloy, схему питания 12 Phase Power, звук Purity Sound™ 2, двойной LAN, интерфейс SATA Express *, ASRock Cloud и многие другие потрясающие разработки. Эта материнская плата станет для вас лучшим выбором!
* Следите за новостями.

Форм-фактор M.2 (NGFF): Ключи на накопителях SSD M.2

• Что такое форм-фактор M.2 (NGFF)
• Размеры SSD M.2
• SSD M.2 SATA и SSD M.2 PCIe
• Ключи на накопителях SSD M.2
• Что означает «socket 1, 2 или 3»?
• Что планируется в будущем?

Что означают различные ключи на накопителях SSD M.2?

Спецификация M.2 предусматривает 12 типов ключей или прорезей на карте M.2 или в интерфейсе разъема. Многие из них зарезервированы для использования в будущем:

1 Приведены уже назначенные ключи M.2 .
2 К SSD M.2 относятся только ключи B и M.

Специально для SSD M.2 обычно используют 3 вида ключей:

Различные типы ключей помечаются на концевых контактах (позолоченных) SSD M.2 или рядом с ним, а также на разъеме M.2 .

На рисунке ниже представлены ключи SSD M.2 на SSD M.2 и совместимых разъемах M.2 с прорезями, позволяющими вставлять накопители в соответствующие разъемы:

Следует учесть, что SSD M.2 с ключом B имеют другое количество концевых контактов (6) по сравнению с SSD M.2 с ключом M (5). Такая асимметричная схема позволяет избежать ошибок размещения SSD M.2 с ключом B в разъем M, и наоборот.

Что означают разные ключи?

• SSDM.2 с концевыми контактами ключа B могут поддерживать протокол SATA и/или PCIe в зависимости от устройства, однако ограничены скоростью PCIe x2 (1000МБ/с) на шине PCIe .
• SSDM.2 с концевыми контактами ключа M могут поддерживать протокол SATA и/или PCIe в зависимости от устройства и поддерживают скорость PCIe x4 (2000МБ/с) на шине PCIe , если хост-система также поддерживает режим x4.
• SSDM.2 с концевыми контактами ключа B+M могут поддерживать протокол SATA и/или PCIe в зависимости от устройства, однако ограничены скоростью x2 на шине PCIe .

Какие конфигурации M.2 и разъемов несовместимы?

Таким образом, ключи B+M на SSD M.2 обеспечивают перекрестную совместимость с различными системными платами, а также поддержкой соответствующего протокола SSD ( SATA или PCIe ). Хост-разъемы некоторых системных плат могут быть рассчитаны на подключение только SSD с ключами M или только с ключами B. SSD с ключами B+M предназначены для устранения этой проблемы. Однако подключение SSD M.2 в разъем не гарантирует его работы, это зависит от общего протокола между SSD M.2 и системной платой.

Хост-разъемы M.2 могут быть основаны на ключе B или на ключе M. Они могут поддерживать как протокол SATA , так и протокол PCIe . И наоборот, они могут поддерживать только один из двух протоколов.

Если концевые контакты SSD имеют ключ B+M, они физически подходят к любому хост-разъему, однако необходимо изучить спецификацию системной платы/производителя системы, чтобы убедиться в совместимости протоколов.

* По материалам с сайта компании Kingston® » .

SSD формата M2: особенности и характеристики

Несмотря на то, что твердотельные диски, то есть SSD, появились достаточно давно, многие пользователи только начинают узнавать о них и использовать на своих компьютерах. Возможно, это связано с большой ценой и маленькой емкостью, хотя они имеют более высокое быстродействие по сравнению со стандартными накопителями и работают значительно быстрее.

Перед тем как углубиться в разновидности винчестеров, технологии их изготовления, типы памяти и контроллеры, необходимо сделать акцент на форм-факторе (размере). Каждое из устройств отличается по размерам, имеет свои разъемы подключения и используется совершенно по-разному. Если SSD в 2.5 дюйма не вызывает никаких вопросов, так как по размерам и расположению разъемов он схож с обычными жесткими дисками, то иные разновидности вызывают массу вопросов.

Сегодня мы поговорим о таких устройствах, как SSD M.2 накопители, что это такое, в чем их особенности и преимущества. Это относительно новый стандарт, который, по мнению многих специалистов, является революционным решением. Давайте более разберемся в этой теме и узнаем максимум информации.

Развитие SATA интерфейса

Интерфейс SATA стал хорошей заменой PATA, сменив широкий шлейф более компактным, тонким и удобным вариантом. Основной тенденцией его развития являлось стремление к компактности, и это вполне нормально. Даже для нового интерфейса потребовалась разновидность, позволяющая использовать его в мобильных устройствах и там, где предъявляются особенные требования к размерам комплектующих.

Таким образом, был создан mSATA – тот же интерфейс, только с более компактными размерами. Но он прожил недолго и ему на смену быстро пришел абсолютно новый — разъем M.2, который обладал еще большими возможностями. Не по ошибке в аббревиатуре нет слова SATA, так как новый вариант не относится к данному стандарту. Более подробно об этом мы поговорим дальше.

Единственное, что необходимо сказать — SSD диск M.2 подключается без кабелей питания и шлейфов, благодаря этому его использование становится максимально комфортным и позволяет быть компьютеру еще компактнее. Это является одним из его ключевых преимуществ.

Не удалось устранить проблему? Обратитесь за помощью к специалисту!

Обзор интерфейса M.2

M.2 – это разъем на плате расширения, устанавливаемой в слот PCI-Express, или на самой материнской плате. Устанавливать в него можно не только SSD формата M.2, но прочие модули, в том числе Bluetooth и Wi-Fi. Сфера применения данного разъема достаточно широкая, что делает его невероятно удобным и полезным.

При апгрейде компьютера обязательно обратите на него внимание и установите системную плату с этим разъемом, даже если вы не планируете пока ставить твердотельный накопитель с таким интерфейсом.

Однако если у вас довольно старая системная плата, и вы не хотите ее менять, например «GA-P75-D3» с отсутствующим слотом M2, но при этом у нее имеется PCI-E 3.0, на который установлена видеокарта и разъем PCIe x4. В данном случае на PCIe x4 можно установить ССД через специальный переходник, но его скорость будет немного ниже.

Абсолютно все SSD накопители М.2 обладают утапливаемым креплением в разъемах М.2. Данный форм-фактор обеспечивает максимальную производительность при минимальном потреблении ресурсов и рассчитан на технологическое усовершенствование винчестеров в будущем.

Более того, как уже было сказано выше, для подключения не нужны кабели и шлейфы, которые обычно только занимают лишнее место. Для того чтобы начать работу с устройством, достаточно просто вставить его в разъем.

Не удалось устранить проблему? Обратитесь за помощью к специалисту!

M-key и B-key

Существующие сегодня жесткие диски, в том числе твердотельные накопители, подключаются к шине SATA. Максимальная пропускная способность которой составляет 6 Гб/с, то есть примерно 550-600Мб/с. Для обычного накопителя такая скорость попросту недостижима, но SSD диски без каких-либо проблем могут развивать скорость гораздо большую. Только их установка абсолютно бессмысленна, если интерфейс не может «прокачать» данные с более высокой скоростью, чем та, на которую он сам рассчитан.

Ввиду этого появилась возможность использовать шину PCI-Express с большей пропускной способностью:

1. PCI-Express 2.0. Имеет две линии (PCI-E 2.0 x2), характеризуется пропускной способностью до 8Гб/с, или около 800Мб/с.
2. PCI-Express 3.0. Имеет четыре линии (PCI-E 3.0 x4), с пропускной способностью 32Гб/с, или примерно 3.2Гб/с.

Какой интерфейс применяется для подключения того или иного устройства определяет положение перемычки.

В настоящее время накопители ССД М.2 имеют такие варианты ключей:

1. B key «Socket2» (включает поддержку PCI-E ×2, SATA, Audio, USB и прочих модулей).
2. M key «Socket3» (включает поддержку PCI-E ×4 и SATA).

Например, берем материнскую плату с разъемом М.2 с М-ключом. То есть, применяется шина PCIe ×4. Можно ли установить в нее твердотельный накопитель с интерфейсом SATA? Это интересный вопрос, на который мы попытаемся найти ответ.

Не удалось устранить проблему? Обратитесь за помощью к специалисту!

Необходимо открыть информацию о материнской плате и узнать, поддерживает она M.2 SATA или нет. Допустим, производитель говорит, что да. В этом случае покупается ССД диск, который изначально создан для PCIe ×4, и абсолютно никаких проблем при подключении возникнуть не должно.

Выбирая системную плату, в обязательном порядке обращайте свое внимание на то, поддерживается ли в М.2 шина SATA, чтобы можно было использовать любой винчестер.

Давайте резюмируем все выше сказанное и подведем итоги:

1. М.2 – это попросту другой форм-фактор (разъем и размер) твердотельных дисков. Все материнские платы, которые оснащены данным слотом, используют шину PCI-E x4.
2. Тип применяемой шины накопителем зависит от ключей. Обычно применяется шина PCI-Express (ключ M) или SATA (ключ M+B). Возможность подключения ССД с SATA интерфейсом должна быть обозначена в характеристиках материнской платы.

Спецификация размеров: 2260, 2280 и другие

Зачастую просматривая спецификацию материнской платы компьютера или ноутбука можно встретить такую строчку «1 x M.2 Socket 3, with M Key, type 2260/2280» — значит, что используется 1 слот M.2 c ключом типа M и размером 2260/2280. Первые две цифры «22» — означают ширину в «мм», вторые две цифры «60» — это длина. Поэтому если выбрать, скажем, Transcend TS128GMTS600, с длинной «60мм» и шириной «22мм», то с его установкой проблем не возникнет.

Но даже если взять Kingston SHPM2280P2/480G с типом «2280» и так как в характеристиках системной платы заявлена поддержка данного вида накопителей, то установить его не составит труда.

Материнская плата может поддерживать множество размеров устанавливаемых модулей и в таком случае на ней размещаются фиксирующие винты, которые рассчитаны под каждую длину планки.

Технология NVMe

Старое поколение обычных магнитных и SSD дисков используют протокол AHCI, который был создан сравнительно давно и до сих пор поддерживается многими операционными системами. Но с появлением более современных и быстрых ССД, он не справляется со своей задачей и не может использовать все их возможности на максимум.

В качестве решения этой проблемы был создан протокол NVMe. Он характеризуется наиболее высокой скоростью, меньшими задержками и задействует минимум ресурсов процессора при выполнении операций.

Чтобы носитель работал по данной технологии, он должен ее поддерживать, поэтому при выборе, обратите на это отдельно внимание, ровно также как и материнская плата (она должна быть с поддержкой стандарта UEFI).

Подведем итоги

После того как мы провели обзор SSD со стандартом M.2 можно сказать, что это самый компактный форм-фактор твердотельных устройств. И в случае его поддержки материнской платой, рекомендуется использовать именно его.

Давайте рассмотрим несколько рекомендаций, которые помогут вам сделать правильный выбор. Итак, в первую очередь при покупке следует обращать внимание на следующие моменты:

1. Имеет ли системная плата необходимый слот M.2, и какой размер модулей она позволяет использовать (2260, 2280 и т.д).
2. Тип ключа, который использует слот (M, B или B+M).
3. Поддерживает ли материнская плата интерфейс SATA или PCI-E, и какая версия используется (например, PCIe 3.0 4x).
4. Поддерживаются ли операционной системой, самим SSD диском и материнской платой протоколы AHCI или NVMe.

Ведь отвечая на вопрос, что лучше, SSD со стандартным разъемом или M.2, понятное дело, что следует выбрать второй вариант с поддержкой NVMe и установить его на PCIe 3.0×4.

Это позволит не только освободить больше места путем сокращения количества проводов, но и увеличит скорость передачи, быстродействие системы и ее производительность. Главное – он сделает работу за компьютером более комфортной, приятной и эффективной.

Подробный видео обзор

Профессиональная помощь

Если не получилось самостоятельно устранить возникшие неполадки,
то скорее всего, проблема кроется на более техническом уровне.
Это может быть: поломка материнской платы, блока питания,
жесткого диска, видеокарты, оперативной памяти и т.д.

Важно вовремя диагностировать и устранить поломку,
чтобы предотвратить выход из строя других комплектующих.

Встречаем новый интерфейс M.2: обзор SSD Plextor M6e 256 Гбайт

Страницы материала

Оглавление

Вступление

Движение – жизнь. Но это очень старое изречение несет не только биологический смысл. Оно применительно и к бездушным вещам. Например, к компьютерной технике: все время растет уровень производительности, появляются новые интерфейсы, ориентированные на этот рост.

реклама

Интерфейсу SATA совсем недавно исполнилось одиннадцать лет. За это время он обновлялся дважды с сохранением обратной совместимости, при этом скорость передачи выросла в четыре раза. Примерно пять лет назад появилась компактная версия интерфейса – mSATA: накопитель устанавливался в особое посадочное место на материнской плате.

Знакомство с новым интерфейсом M.2 начнем с небольшой справки, а затем вас ждет семейство накопителей M6e и обзор Plextor M6e.

Немного истории

Хотя интерфейс mSATA позиционировался как мобильный, однако некоторые производители стали устанавливать его и на обычные материнские платы. И наиболее активно в этом направлении отметилась тогда Gigabyte, которая не только размещала разъемы mSATA, но и устанавливала в них сами SSD.

реклама

Затем постепенно начали подтягиваться и другие производители. Сейчас же их устремления дошли до того, что на системных платах стали появляться по два разъема mSATA, как, например, на ASRock Z87 Extreme11/ac, обзор которой скоро выйдет в лаборатории. Несколько перебор с моей точки зрения, ну да ладно…

В целом использование mSATA довольно удобно: решения компактны, не требуется никаких шлейфов, в корпусе ничего не болтается. Однако, в силу ряда причин (в первую очередь – более высокой стоимости моделей в формате mSATA), в «настольных» системах этот формат не снискал популярности. Но зато он обрел ее в мобильных.

Впрочем, для людей, стремящихся к компактности, этот формат является находкой: материнская плата mini-ITX, процессор поколения IvyBridge или Haswell с компактной системой охлаждения, накопитель mSATA, соответствующий корпус – получается вполне законченная и логичная, к тому же весьма производительная (при соответствующем ЦП) рабочая система.

Однако, как уже отмечалось выше, наблюдается потребность в росте скоростей, а всему есть предел. И о SATA 6 Гбит/с пошли разговоры, что он «слишком медленный». За компанию «под раздачу» попал и mSATA. Но теперь производители учли свои прошлые ошибки: новый интерфейс передачи данных был придуман сразу в двух вариантах: мобильном и настольном. Применительно к мобильному варианту контроллер в наборе системной логики не заменили на другой (как это было, скажем, с IDE и SATA), а просто выбросили его вообще, заодно сэкономив на разработке и площади кристаллов. В общем, тут одним выстрелом убили двух зайцев. А видоизмененные контроллеры SATA остались только в настольном сегменте.

Новый стандарт подразумевает изменение размеров: mSATA бывает двух типоразмеров (Full Size, 51 x 30 мм, и Half Size, 26.8 x 30 мм), тогда как M.2 предполагает четыре, самый небольшой из которых 42 х 22 мм. Но при этом M.2 тоньше ровно на миллиметр, а особо компактный еще тоньше – аккурат вдвое, нежели mSATA.

Компания Plextor отнюдь не первая на ниве выпуска твердотельных накопителей в формате M.2, свой ассортимент уже пополнили Super Talent (NGFF DX1 и NGFF ST1), Crucial (M500 NGFF), KingSpec (M.2 NGFF Ultrabook), MyDigitalSSD (Super Cache 2 M.2) и Intel (530 M.2). Но Plextor фактически первой начала популяризацию этого формата среди широких масс в «настольном» варианте: все, что было выпущено ранее, ориентировалось исключительно на промышленное использование – сборку мобильных устройств.

Интерфейс M.2 разрабатывался не для «десктопа», его удел – это действительно компактные мобильные устройства, а для обычных систем предлагается SATA Express. Фактически взаимоотношения между ними такие же, как сейчас между mSATA и SATA: первый очень компактен и устанавливается в небольшое гнездо на плате, второй – значительно больше по размерам, требует отдельного посадочного места в корпусе и двух подводящих шлейфов (интерфейсного и питания).

Сразу стоит отметить: не нужно считать M.2 разъемом сугубо для накопителей. M.2 – это чистый PCI-E, просто в ином форм-факторе. Соответственно, под этот стандарт будет выпускаться все, что душе угодно: Wi-Fi, WWAN, GPS и прочие платы расширения. Производителям этих устройств не нужно будет озадачиваться разработкой новых контроллеров, им достаточно будет лишь изменить печатную плату и само устройство, приведя их к новому формату.

Поэтому M.2 и SATA Express, хотя и могут использоваться для установки накопителей, обладают некоторыми различиями. M.2 универсален. SATA Express же ориентирован только на устройства хранения данных. Хотя у него тоже есть некоторая универсальность, не зря интерфейс фактически состоит из трех разъемов – одно питание и два интерфейсных: к SATA Express можно подключить и два обычных SATA устройства.

Материнская плата ASUS Z97-A: четыре SATA и один SATAe – суммарно можно подключить до шести обычных SATA накопителей.

Неприятным моментом является то, что моделей с интерфейсом SATA Express еще просто нет в продаже. Дошло до того, что ASUS для тестирования системных плат с новым интерфейсом была вынуждена заказать разработку специального устройства под названием ASUS Hyper Express у Kingston. Оно выглядит как обычный накопитель форм-фактора 2.5”, внутри которого установлена плата со специальным контроллером и двумя разъемами mSATA.

На момент написания этого материала данное устройство официально еще не существовало, но к моменту публикации его фотографии должны всплыть в сети. А M.2 – вот он. И на розничных материнских платах он уже появляется (например, мой коллега Ivan_FCB недавно провел обзор платы ASUS Maximus VI Impact с таким разъемом, а другой коллега wildchaser на днях рассмотрел ASUS Z97-DELUXE, основанную на Intel Z97), хотя пока что и редко.

Не нужно быть провидцем, чтобы понимать очевидную истину: привычные нам SATA и mSATA очень скоро будут списаны со счетов и исчезнут с материнских плат. А на смену им придут либо M.2 (точнее, он уже начинает вытеснять mSATA) и SATA Express (SATAe), либо будет придумано что-то еще: производителям нужно и дальше увеличивать цифры на этикетках, а традиционный SATA уже исчерпал свой потенциал в этом направлении.

Новинка Plextor: семейство накопителей M6e

реклама

Компания Plextor давно дразнила своих поклонников и просто заинтересованных потенциальных покупателей: еще в начале сентября прошлого года на проходящей в Берлине выставке IFA2013 она продемонстрировала инженерные образцы своих накопителей нового поколения. Затем они периодически мелькали на различных презентациях, привлекая внимание любителей всяческих новинок.

И вот, 9 января этого года, на выставке CES 2014 компания Plextor сделала официальный анонс. Но в продажу M6e тогда не попали. Продажи начались чуть меньше месяца назад – в начале апреля. Наконец-то у желающих появилась возможность приобрести новинку. Но «возможность» не означает «пошел и купил». Применительно к российской рознице, даже в Москве приобрести можно только модификацию объемом 256 Гбайт, да и то не везде.

А версии объемом 128 и 512 Гбайт до розницы вообще еще не добрались. Все верно: семейство накопителей Plextor M6e состоит только из трех моделей.
