Диски SSD с интерфейсом M.2 – что нужно знать о подключении

М.2 – о чём мы говорим

Вообще говоря, это разъём для карт расширения, который позволяет установить жесткий диск на материнскую плату, а также карты Wi-Fi, Bluetooth, NFC и GPS. До сих пор основными интерфейсами, используемыми в персональных компьютерах, были SATA III (стационарные устройства) и mSATA (ноутбуки) – теперь, похоже, ситуация изменилась.

Всё из-за постоянно растущих ожиданий пользователей. Современные жесткие диски должны быть меньше, тоньше, легче, но при этом все более и более эффективными. И вот мы получаем и интерфейс M.2.

Это стоит знать! Стандарт M.2 первоначально назывался форм-фактором следующего поколения (NGFF). Текущий термин был введен только в 2013 году. M.2 в массовом масштабе впервые использовалась в материнских платах Intel. Я говорю о моделях с чипсетами H97 и Z97.

Преимущества выбора интерфейса M.2

Прежде всего, стоит упомянуть пропускную способность нового стандарта, которая значительно выше по сравнению с SATA III. Всё благодаря использованию разъёмов PCIe, с помощью которых накопители SSD M.2 обмениваются данными с материнской платой. Одним из них является разъем PCI Express или PCIe. В отличие от других разъемов PCI, PCIEe не является шиной, а напрямую подключен к самому контроллеру, то есть полосу пропускания не нужно разделять между несколькими устройствами, что влияет на скорость соединения.

Их конструкция, а также способ эксплуатации, позволяют справиться со многими проблемами, которые были характерны для предыдущих стандартов. В результате пропускная способность обсуждаемых дисков может варьироваться от 1 ГБ/с до 8 ГБ/с. Получение конкретных параметров зависит от количества поддерживаемых линий PCIe. Мы добьемся максимальной производительности при использовании моделей PCIe 3.0 x4.

Даже самые медленные твердотельные накопители M.2 работают быстрее, чем устройства, использующие стандарты SATA, поскольку они гарантируют пропускную способность 600 МБ/с. Всё это означает, что даже SSD-накопители, работающие в стандарте SATA III, не могут в полной мере продемонстрировать свои возможности.

Это, конечно, не все преимущества твердотельных накопителей M.2. Они также включают в себя:

• Компактный дизайн – твердотельные накопители M.2 определенно меньше, чем HDD диски или стандартные модели твердотельных накопителей. Благодаря этому, мы легко можем установить их прямо на материнскую плату
• Ускорение работы, в том числе на ноутбуках – интерфейс M.2 был создан не только для настольных компьютеров. Всё больше и больше ноутбуков используют этот тип решений, так что стандарт mSATA может утратить свою популярность
• Технология NVMe – протокол, созданный специально для интерфейса M.2. Благодаря этому задержка операций с диском была решительно ограничена, само устройство также может выполнять больше операций в секунду, минимизируя при этом нагрузку на процессор. В этом отношении технология NVMe намного эффективнее, чем протокол AHCI, используемый старыми жесткими дисками. Здесь стоит подчеркнуть, что NVMe поддерживается только материнскими платами, поддерживающими стандарт UEFI.
• Повышенная долговечность – мы можем говорить об этом для каждого SSD. В отличие от моделей с магнитными дисками, они не имеют движущихся частей. В результате намного более устойчивы к ударам и вибрациям

Конечно, мы не должны забывать, что разъем M.2 имеет свои недостатки. Прежде всего следует упомянуть высокую цену этого решения. Цена SSD-накопителя M.2 с разъёмом PCI-Express емкостью 512 ГБ составляет около 15000 рублей. В случае твердотельного накопителя SATA III мы заплатим около 10000 рублей, а диск HDD той же емкости обойдётся в сумму меньше 3000 рублей.

Это, конечно, минимальные цены, часто за SSD M.2 мы должны платить даже вдвое больше, чем за стандартную модель SSD. Разница в цене, конечно, будет постепенно уменьшаться, но вам нужно будет это сделать.

Следует упомянуть, что для того, чтобы модернизировать компьютер с помощью нового диска SSD, dы должны проверить, поддерживает ли ваша материнская плата стандарт M.2.

Здесь вы должны проверить, совместим ли новый диск с протоколами PCIe и SATA или только с PCIe. Если не позаботится об этом, система может вообще не обнаружить новый носитель. Однако, есть способ «адаптировать» диск M.2 к более старой материнской плате. Вы должны приобрести специальный адаптер, который поставляется в виде платы расширения – он подключается к разъёму PCIe.

Покупка SSD M.2 – что ещё нужно помнить

Принимая решение о покупке устройства, работающего с соответствующим интерфейсом, следует учитывать несколько других факторов. Прежде всего, вам необходимо проверить размер диска SSD M.2. Принимая это во внимание, мы можем упомянуть:

• SSD M.2 2230
• SSD M.2 2242
• SSD M.2 2260
• SSD M.2 2280
• SSD M.2 22110

Первые две цифры указывают на ширину платы, а две или три другие – на длину. Стандарт M.2 2280 является наиболее распространенным на рынке, хотя на компьютерах также часто встречаются диски 2260 и 2242.

Перед покупкой также необходимо проверить расположение выводов дисков (так называемый, ключ). В магазинах можно найти диски с ключом B (6 контактов после разрыва – стандарты SATA и PCIe x2), M (5 контактов после разрыва – стандарты SATA и PCIe x4) и ключ B+M (контакты разделены с обеих сторон – стандарты SATA и PCIe x2). Эта система обязательно должна быть адаптирована к разъему на материнской плате.

Если мы хотим, чтобы диск работал максимально быстро, нам следует ориентироваться на SSD M.2 2280 PCIe x4, которые поддерживают протокол NVMe. В настоящее время, это лучшее доступное решение, ориентированное на игроков и профессионалов.

M.2 SSD для ноутбуков

Как уже упоминалось выше, эти жесткие диски всё чаще появляются в ноутбуках. Речь идёт о вариантах M.2 2280, 2260, 2242 и специальной версии 2280SS. Что немаловажно, ноутбук может использовать лучшие модели дисков, то есть поддерживать стандарт PCIe x4 и протокол NVMe. Конечно, проблема заключается в высокой цене таких устройств.

Независимо от высоких цен на твердотельные накопители M.2 (которые будут только уменьшаться в будущем), их возможности делают такие инвестиции в оборудование оправданными. Они гарантируют гораздо более быстрое действие. Всё это делает их применимыми, в первую очередь, к игровым компьютерам и обслуживанию специализированных программ.

Однако, стоит вспомнить такую тривиальную, но иногда упускаемую из виду проблему, как «грузоподъемность» ноутбука, то есть тот факт, что все компоненты должны быть не только совместимы друг с другом, но адаптированы к мощности других устройств. В случае плохого сочетания оборудования и большой нагрузки очень легко получить перегрев диска.

Перегрев жесткого диска

Перегрев жесткого диска является довольно распространенной проблемой. Это не обязательно является результатом нарушений в работе компьютера, хотя часто является результатом чрезмерной загрузки системы.

Причиной перегрева может быть и прозаическая температура воздуха в помещении, в котором работает ноутбук, неадекватное его удержание (например, работа «на коленях», засорение вентиляторов или удерживание ноутбука на кровати или на другом мягком основании, которое перекрывает подачу воздуха).

Обычно утверждается, что немного более высокая температура безопаснее для диска, чем слишком низкая, но, конечно, её нельзя доводить до крайности. Как правило, оптимальная температура для работы с диском составляет от тридцати до сорока с небольшим градусов. Этого можно добиться, если ноутбук находится на ровной твердой поверхности, например, стол или специальный стенд. Если ноутбук достигает более высокой температуры, это может оказать существенное влияние на его работу.

Каковы симптомы перегрева?

• перегрев корпуса
• медленное выполнение команд
• сбои
• самопроизвольные перезапуски
• плохое отражение цветов, искажение цветов
• громкая работа

Это звучит серьёзно, но любая странная реакция компьютера должна быть сигналом, которые требует проверки оборудования. Полезно знать, как проверить нагрузку на систему – например, открыть диспетчер задач, чтобы проверить, сколько программ открыто в данный момент и сколько фактически используется.

Как уменьшить нагрузку на диск? Прежде всего, путём регулярного удаления ненужных программ и приложений, закрытия программ, которые вы не используете, регулярной «очистки» от таких ресурсов, как фильмы, фотографии или игры. Если нет возможности, или если вы не хотите навсегда удалять какой-либо контент, вам следует подумать о внешнем диске. Это кажется логичным, но мало кто практикует этот вид ухода за ноутбуком, а постоянная перегрузка и перегрев диска значительно влияет на работу даже самого лучшего оборудования.

Также стоит помнить, что тот факт, что новый ноутбук работает быстро, эффективно и без задержек, не означает, что так будет всегда. Об этом следует позаботиться как «внутри», так и снаружи, чтобы обеспечить достаточную вентиляцию и чистоту.

SSD M2 — как выбрать накопитель (тонкости с SATA и PCI-E, 2242, 2260, 2280, и ключами)

Доброго времени суток.

Уже как несколько лет канули в лету споры о выгоде от использования SSD накопителей — сейчас его рекомендуют устанавливать всем: не только профессиональным геймерам или программистам, но и обычным пользователям. Преимущество в дисковой производительности колоссальное: в 5-10 раз!

Однако, сейчас достаточно много SSD накопителей, различающихся размерами (прим.: форм-фактор): если с SSD форм-фактора 2,5 дюйма (классический размер, выглядит также, как жесткий диск) вопросов не так много, то вот с «новомодными» SSD M2 — настоящая путаница!

Собственно, в этой статье хотел разобрать самое основное о накопителях SSD M2: какой именно накопитель мне подойдет, какой интерфейс используется, что это за 2242, 2260, 2280 и ключи «M»,» «B», «B&M» на маркировке накопителя.

Выбор накопителя SSD M2: разбираемся с путаницей

Во многих новых ноутбуках и компьютерах на материнской плате стал все чаще появляться новый разъем M2 (что не удивительно!). Ведь он пришел на смену интерфейсам: mSATA, mini PCI Express.

И здесь хочу сразу отметить преимущество интерфейса M2: он позволяет обходиться без кабелей питания, отдельных шлейфов и пр. добра (по сути, позволяет подключать устройства просто вставив карту в слот!). К тому же, он меньше, чем тот же mSATA. Все это в купе позволяет M2 использовать в более мобильных и компактных устройствах, делает его более удобным и популярным.

Добавлю, что использовать M2 можно и для установки Wi-Fi адаптера, 3G/4G модемов, Bluetooth модуля, и др. устройств. (Прим.: просто многие полагают, что M2 используется исключительно для SSD)

Кстати!

M2 интерфейс одно время назывался как NGFF (форм фактор следующего поколения). В некоторых магазинах и у некоторых производителей накопителей встречаются SSD M2 именно с этой маркировкой.

В чем состоит путаница

Формат M2, конечно, бесспорно перспективный, но уж очень все с ним не просто. Сразу скажу, что он подразделяется на два больших типа: SATA и PCIe (а каждый из этих типов подразделяется на несколько подтипов).

Почему так было сделано? M2, как уже сказал выше, задумывался как универсальный интерфейс, который заменит устаревшие mSATA и mini PCIe. Но, дело в том, что пропускная способность SATA III составляет 6 Гбит/с, а накопитель SSD M2 PCIe — способен обеспечить скорость работы до 32 Гбит/с (согласитесь, разница существенна!).

Дополню, что M.2 PCIe различается по скорости в зависимости от количества линий. Так, например, PCI Express 2.0 с двумя линиями (обозначается, как PCI-E 2.0 x2) — обеспечивает скорость до 8 Гбит/c, PCI Express 3.0 с четырьмя линиями (PCI-E 3.0 x4) — обеспечивает заветные 32 Гбит/с.

Весь смак в том, что большинство устройств (скажем, ноутбуки) поддерживают только один тип диска, например, SSD M2 SATA III. Т.е. при выборе нужно очень внимательно подойти к тому, что же поддерживает устройство (но об этом еще пару слов ниже).

2) Габариты накопителя 2242, 2260 и 2280

Еще один важный момент: накопители M2 (как SATA, так и PCIe) — могут быть разных габаритов. Всего их три: 2242, 2260 и 2280.

Первые две цифры (22) — это ширина накопителя, вторые (42, 62 или 80) — это его длина (см. скриншот ниже в качестве примера).

2242 и 2280 — пример в габаритах

Суть в том, что разные материнские платы поддерживают разные габариты накопителей. И если диск меньшей длины еще можно вставить в слот, то вот если он больше — это беда.

Однако, отмечу, что сейчас в продаже есть универсальные диски, длинной 80 мм, которые самостоятельно можно подрезать до нужной длины (прим.: все необходимые микросхемы располагаются на длине 42 мм).

Под ключами подразумеваются контакты и их расположение на накопителе. Существуют три вида ключей: «M», «B», и универсальный «B&M» (наглядный пример ниже). Перед покупкой диска, необходимо знать, какой ключ поддерживается вашим устройством.

Накопители с разными ключами, наглядный пример

Ключи на SSD M2 накопителях: интерфейс, механическая совместимость, схема

Вся «соль» с этими ключами в том, что, например, мат. плата с сокетом PCIe x2 использует ключ «B», но есть накопители SSD формата M2 SATA которые также используют ключ «B»! Разумеется, если подключить такой накопитель к материнской плате с сокетом PCIe x2 — работать он не будет!

4) Технология NVMe

Старые диски используют протокол AHCI, но с появлением более быстрых дисков — он перестал справляться со своей задачей (не позволяет использовать максимальные скоростные характеристики накопителей). Для решения сей проблемы выпущен новый протокол — NVMe.

NVMe SSD Samsung — как выглядит SSD M2 накопитель

Он обеспечивает более высокую скорость, требует меньше ресурсов от процессора при операциях чтения/записи, стали гораздо меньше задержки. Чтобы ваш SSD мог работать по данному протоколу, обратите внимание на то, поддерживает ли ваша мат. плата данную технологию.

Итоги (что знать перед покупкой SSD M2, чтобы не оказаться в «дураках»):

1. какой интерфейс поддерживает ваша материнская плата (PCI-E 2.0 x4, PCI-E 3.0 x2, PCI-E 3.0 x4, SATA III);
2. габариты SSD M2 накопителя, который можно установить (2280, 2260, 2242);
3. ключ, который поддерживает ваша материнская плата (обычно, SATA диски выпускаются с ключом «M&B», а PCIe x4 – с ключом «M»);
4. поддерживается ли мат. платой технология NVMe (если да — то естественно, и накопитель стоит покупать с поддержкой NVMe).

Только после ответа на эти несколько вопросов, можно сделать выбор SSD M2, который будет у вас работать.

Обновление от 27.01.2019 . Сейчас стали появляться в продаже ноутбуки (и мат. платы) с универсальными портами, к которым можно подключить SSD M2 как PCI-E, так и SATA.

Стоит ли игра свеч? Переходить ли на SSD.

Многие часто спрашивают, а стоит ли вообще переходить на SSD, так уж существенна разница ли.

В качестве примера покажу сравнительный тест нескольких дисков, установленных у меня на ноутбуках/ПК. Первый тест — это SSD M2 (NVMe), второй — SSD M2 (SATA III), третий — классический HDD.

Тест скорости накопителей SSD (NVMe, SATA), HDD | Кликабельно (Crystal DiskMark — утилита для теста)

Примечание! На скринах вы видите синтетические тесты. В реальной работе (при загрузке ОС, запуске игр, работе с ПО): многие из обычных пользователей отмечают огромную разницу между HDD и SSD (SATA), но почти не замечают между SSD (NVMe) и SSD (SATA).

Обратите внимание на первую строчку. Скорость чтения (Read) 2591 MB/s против 73 MB/s — разница в 30÷35 раз! Т.е. если раньше, до установки SSD (NVMe), Windows загружалась в течении 1 минуты — то сейчас менее 10 сек.!

Я уж не говорю о остальных программах: Word, браузеры, проигрыватели и пр. — запускаются моментально, сразу же после двойного клика мышки по ярлычку!

Дополнение!

Как проверить скорость диска: HDD, SSD. Тест, определение разницы в скорости между SSD и HDD, стоит ли переходить на твердотельный диск — https://ocomp.info/kak-proverit-skorost-diska-ssd-hdd.html

Как узнать, какой SSD M2 поддерживает моя мат. плата, что выбрать

Очень популярный вопрос. Для начала, хочу сказать не верьте никаким утилитам для просмотра характеристик ПК. Дело в том, что они могут показать наличие слота M2, но фактически на плате его может не быть (т.е. для него предусмотрено место на плате, а физически слота нет) !

И так, ближе к делу.

1) Вариант №1 — посмотреть на самой мат. плате.

Если на вашей мат. плате есть разъем M2 — то в большинстве случаев рядом с ним есть маркировка, по которой вы сможете узнать нужные сведения (пример ниже). К тому же сразу убедитесь в физическом наличие этого разъема (что важно сделать перед покупкой накопителя).

Пример обозначения на материнской плате (для M-KEY, PCIe)

2) Вариант №2 — посмотреть на сайте производителя

Зная модель материнской платы (или ноутбука), можно зайти на сайт ее производителя и посмотреть характеристики. Кстати, некоторые материнские платы сейчас делают универсальными, которые могут поддерживать несколько типов накопителей SSD M2 (пользователям ноутбуков в данном случае повезло меньше, т.к. они чаще всего поддерживают какой-то один конкретный тип).

Характеристики мат. платы на сайте производителя

3) Вариант №3 — посмотреть обзор конкретного ноутбука (мат. платы).

Многие магазины и пользователи (которые уже приобрели данное железо) часто делают обзоры, из которых можно почерпнуть необходимые данные. Однако, рекомендую их подкреплять также первыми двумя вариантами (т.к. сказать, убедиться своими глазами).

Лучший NVMe M.2 SSD начального уровня? Обзор Kingston A1000 480GB

Всем привет. Сегодня хотел бы рассказать о новом твердотельном накопителе начального уровня, который только недавно появился в продаже. В этом обзоре будут как синтетические тесты, так и пользовательские. Если вам нужно будет какой-то свой тест сделать, то пишите в комментариях, пока испытуемый у меня на руках. И в качестве оппонента будет выступать мой второй SATA SSD Samsung Evo 850 на 250Gb.

Технические характеристики

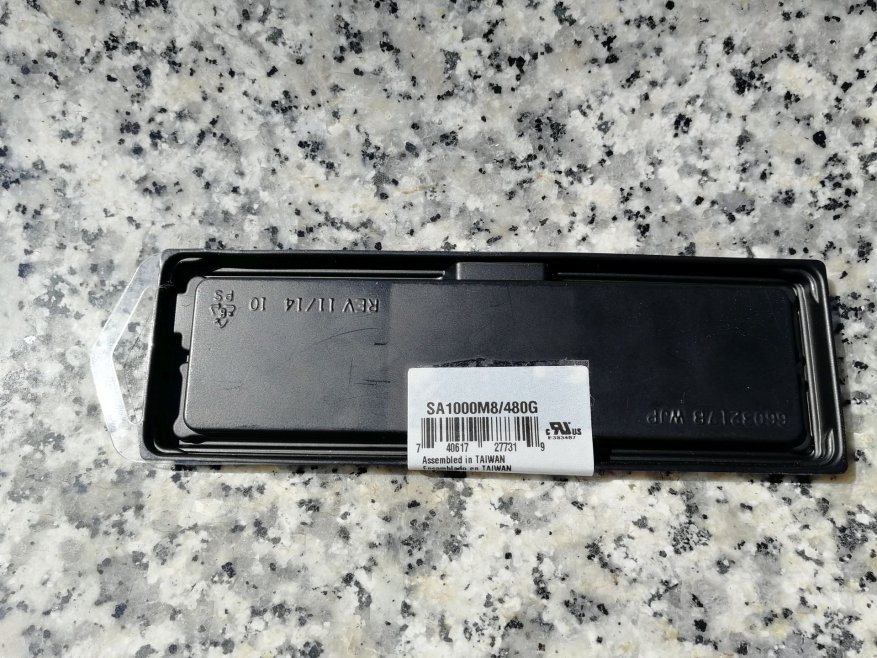

Твердотельный накопитель Kingston A1000 на 480Гб поставляется в небольшом прозрачном блистере. На упаковке имеется наклейка, которую легко можно снять без повреждения. На стикере указана модель SSD и место происхождения.

Помимо самого накопителя внутри находится инструкция на разных языках, присутствует и русский язык. Кому хочется возиться с установкой заново операционной системы и сопутствующих программ? Для переноса вашей операционной системы на новый SSD производитель положил в упаковку вкладыш, на обратной стороне которого имеется код для активации Acronis True Image HD. В наш век интернет пиратства это большой погоды не делает, но в то же время является приятной мелочью. Больше в комплекте ничего нет: ни отвертки, ни винта для фиксации.

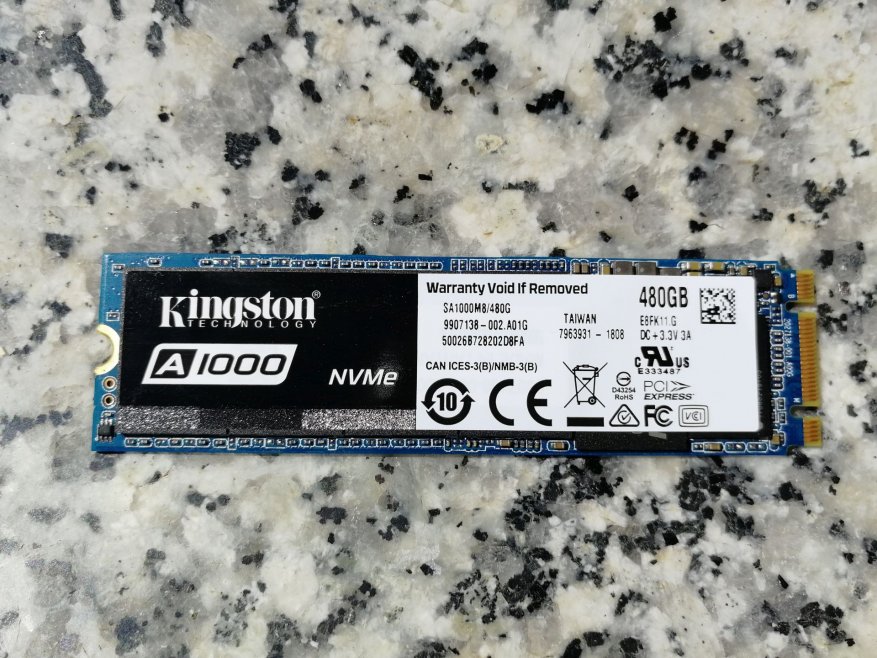

Герой обзора имеет форм фактор М.2 2280 с физическими размерами 80*22*3,5мм. Сверху на чипах есть наклейка. Надпись на стикере гласит о том, что если он будет удален, то владелец лишится гарантии. А она заявлена немаленькая: целых 5 лет. С другой стороны компоновка односторонняя и стикер можно было бы приклеить на обратной стороне. Тогда бы владельцу не пришлось переживать в случае чего за гарантию, если бы захотел поставить поверх чипов радиатор, который можно купить за пару долларов на алиэкспресс. Но я заметил все производители поголовно так делают, вряд ли инженеры не в курсе.

На обратной стороне можем созерцать только синий текстолит. Интерфейс подключения PCIex Gen3.0 x2 с протоколом NVMe. В данном накопителе имеются ключи М и B. В своей работе Kingston A1000 использует две дорожки PCI Express. Но это не ограничивает его использования и можно подключить абсолютной в любой разъем М.2. Тип памяти используется 3D TLC NAND от Toshiba и 480Гб набирается четырьмя чипами. Используется четырехканальный контролер Phison E8, а в помощь ему отправили буфер DDR3L. Все это позволяет достигать скоростей до 1500МБ/с/1000МБ/с в режимах чтение/запись и 100 000/90 000 IOPSв режиме чтения/записи случайных 4К-блоков.

Данный накопитель будет тестироваться в следующей системе

Быстрее быстрого. Тест SSD с интерфейсом M.2: Kingston HyperX Predator и Samsung 950 Pro

Оглавление

О прогрессе

Увеличить пропускную способность производители SSD решили при помощи шины PCI Express. И подобные попытки велись довольно-таки давно. В 2014 году тестовая лаборатория знакомила читателей с моделью Plextor M6e. Производитель поступил очень хитро. Вместе с накопителем форм-фактора M.2 в комплект поставки входила карта-переходник HHHL (Half-Height, Half-Length) под слот PCI Express x2 2.0. Для 2014 года M6e оказался очень быстрым. И мы это отметили.

На этом прогресс как таковой несколько замедлился. Наращивать обороты начали, когда за дело взялись по-настоящему крупные игроки — Intel и Samsung. То есть корпорации с внушительными производственными мощностями и неограниченными средствами на разработку. Вовремя подоспел протокол NVMe (Non-Volatile Memory Express). Его сертифицировали специально для сверхбыстрых запоминающих устройств. Во второй половине 2015 года сначала Intel выкатила потребительскую линейку SSD 750 с интерфейсом PCI Express x4 3.0. Затем почин поддержала Samsung с серией 950 Pro. Шина PCI Express 3.0 и протокол NVMe — отныне неотъемлемые части любого сверхскоростного твердотельного накопителя.

Изучаем особенности M.2-накопителей на примере Kingston HyperX Predator и Samsung 950 Pro

Шина PCI Express 3.0 появилась давно. Еще процессоры Ivy Bridge 2012 года выпуска получили встроенный контроллер на 16 линий. Но только c выходом платформы LGA1151 и процессоров Skylake дополнительными полосами PCI Express 3.0 оснастили и чипсеты. Например, топовая логика Z170 Express имеет 20 линий, которые производитель материнской платы волен распределять, как он посчитает нужным. Сегодня не редкость встретить современную материнскую плату под Skylake сразу с несколькими портами PCI Express и M.2. Для решений на чипсетах Z170/H170 Express он стал стандартном де-факто, иногда встречается на платах под процессоры Haswell/Haswell-E.

В итоге в современный компьютер можно установить сразу несколько накопителей различных форм-факторов: SATA, SATA Express, M.2, mSATA и PCI Express (PEG). Табличка ниже поможет сориентироваться с пропускной способностью каждого интерфейса.

Материнская плата ASRock Z170 OC Formula c тремя слотами M.2

Накопитель Kingston HyperX Predator по своей структуре очень схож с Plextor M6e. Только в нем используется не интерфейс PCI Express x2 2.0, но PCI Express x4 2.0. Samsung 950 Pro, в свою очередь, использует PCI Express x4 3.0. Но оба устройства реализованы в виде дискретной карты расширения форм-фактора M.2.

Интерфейс M.2 — новые горизонты для десктопов

Как оказалось, M.2 идеально подходит для накопителей с интерфейсом PCI Express. Впервые этот форм-фактор использовали в ноутбуках. Мотив прост: небольшая плата расширения занимает гораздо меньше места, нежели классический 2,5-дюймовый SATA-накопитель. Теперь этот тип запоминающих устройств прочно обосновался и в настольных компьютерах.

Разъем M.2 не так прост, как того, возможно, хотелось бы. Слот, в который вставляется накопитель, всегда имеет одну перегородку — «защиту от дурака». Форм-фактор M.2 подразумевает наличие двух типов ключей: «B» (Socket 2) и «M» (Socket 3). Так конструкторы разделили слоты, к которым подводилось разное количество полос PCI Express. Коннектор M.2 B-типа имеет две линии. У накопителей для этого слота прорезь расположена на месте контактов 12-19 (с левой стороны). К порту M.2 M-типа подведено четыре линии PCI Express. У накопителей защитная прорезь находится в районе контактов 59-66 (с правой стороны).

Интересно, что некоторые производители компьютерного оборудования откровенно наплевательски отнеслись к стандарту M.2. А потому в продаже появились полноформатные разъемы (Socket 3), к которым, тем не менее, подводилось всего две линии PCI Express. Раздувать из этого скандал никто не стал. Просто в продаже со временем появились накопители сразу с двумя ключами В- и M-типа. Обычно такая разводка используется в SSD форм-фактора M.2 с интерфейсом SATA. Kingston HyperX Predator и Samsung 950 Pro, так как оба девайса работают с четырьмя линиями PCI Express, оснащены ключом М-типа.

Вторая конструктивная особенность современных SSD форм-фактора M.2 — длина печатной платы. Существует пять типов: 30 мм, 42 мм, 60 мм, 80 мм и 110 мм. Ширина всегда одинаковая (22 мм). Kingston HyperX Predator, и Samsung 950 Pro базируются на форм-факторе M.2 2280 — это самый ходовой типоразмер на сегодняшний день. Число «22», как мы уже выяснили, говорит о ширине, а «80» — о длине.

Поэтому перед покупкой М.2-накопителя необходимо узнать две вещи: какого типа разъем на материнской плате; какой длины SSD можно установить.

Твердотельные накопители разной длины

Технические характеристики, особенности конструкции

Пора более детально познакомиться с участниками сегодняшнего тестирования. В рамках своих линеек и Kingston, и Samsung представили по две модели с приблизительно схожими объемами. В нашей тестовой лаборатории гостили топовые версии на 480 Гбайт и 512 Гбайт соответственно. Пожалуй, на этом сходства у устройств заканчиваются. Интересно, что HyperX Predator имеет вдвое больший ресурс записи, нежели 950 Pro. Тем не менее Samsung дает на свою продукцию 5 лет гарантии. Против трех от Kingston. А вообще уже давно доказано, что SSD надежны.

Вообще HyperX Predator в продаже можно найти в двух вариантах. Ко мне приехала модель с серийником SHPM2280P2H/480G. Непосредственно вместе с накопителем идет плата-переходник формата HHHL с разъемом PCI Express x4 2.0. Как у Plextor M6e. Такой вариант удобен для систем без порта M.2. Можно взять модель и без переходника. Сэкономите пару тысяч рублей.

Комплект поставки Kingston HyperX Predator

Как я уже говорил, HyperX Predator работает через интерфейс PCI Express x4 2.0. Накопитель использует классический AHCI-протокол, поэтому без проблем определится любой более-менее современной материнской платой. Никаких драйверов не предусмотрено. Учтите, что в аппаратный RAID-массив заключить два или несколько «предаторов» нельзя.

Kingston HyperX Predator

Основа HyperX Predator — контроллер Marvell 88SS9293. Не самая «свежая» модификация. У того же Marvell есть разработка под названием 88SS1093. Она поддерживает и протокол NVMe, и шину PCI Express 3.0. Возможно, со временем именно за счет этого контроллера и эволюционирует линейка HyperX Predator.

Объем буфера разный для каждой модели. В случае с SHPM2280P2H/480G распаяно два чипа DDR3-1600 по 512 Мбайт. Микросхемы памяти (восемь штук) произвела Toshiba. 19-нанометровую NAND MLC редкостью назвать нельзя, она используется во многих твердотельных накопителях.

Производитель позиционирует свой продукт как решение для геймеров. Возможно, поэтому HyperX Predator не поддерживает аппаратного шифрования и функции защиты целостности данных при сбое питания. Из заявленных 480 Гбайт пользователю доступно лишь 447 Гбайт. По факту должно быть 512 Гбайт. Недостающий объем скрыт, он зарезервирован под замену вышедших из строя ячеек. Об этом свидетельствует приличный ресурс записи в размере 882 Тбайт.

Kingston HyperX Predator

С Samsung 950 Pro произошла обратная ситуация. Продается только сам накопитель, без каких-либо переходников. Видимо, производитель рассчитывает, что продукт будут покупать исключительно под современные машины (читай — Skylake). В любом случае HHHL-плату всегда можно приобрести отдельно.

Используя четыре линии PCI Express 3.0, 950 Pro работает через протокол NVMe. Операционные системы Windows 8.1/10 поддерживают его по умолчанию, Windows 7 — нет. В любом случае для корректной работы необходимо установить специальный драйвер. Его можно скачать с официального сайта компании.

Корейский производитель имеет огромное преимущество перед остальными компаниями. Производственные мощности Samsung при сборке систем хранения данных позволяют полностью отказаться от закупки сторонних компонентов устройства. Контроллеры свои, память своя, разработка своя. Следовательно, корейцы могут более гибко управлять процессом производства и устанавливать необходимые цены. Samsung производит память любого типа. Есть у нее 16-нанометровые планарные микросхемы. В 950 Pro используются трехмерные чипы MLC V-NAND. Они относятся ко второму поколению, в котором используется 32 слоя. В скором будущем корейцы представят 48-слойный дизайн.

Обратите внимание, как сильно разнится заявленный уровень производительности у версий объемом 256 Гбайт и 512 Гбайт. И вот почему. На каждой версии 950 Pro распаяно по два чипа. У младшей модели интегрировано восемь 128-гигабитных кристаллов, у старшей — 16. В итоге младшая модель не может похвастать таким уровнем параллелизма, как старшая. Контроллер ведь 8-канальный. Вот и работает 256-гигабайтная версия заметно медленнее 512-гигабайтной. Я уверен, что в Samsung поступили так специально. Чтобы энтузиасты покупали именно более дорогую старшую модель. Доказать это очень просто. Вот младшая версия 850 PRO объемом 128 Гбайт практически не уступает в скоростных характеристиках более емким собратьям. Все из-за использования чипов с 86-гигабитной структурой.
