Как работает видеопроектор

7 главных заблуждений о современных проекторах

Сразу о том, что сподвигло на написание статьи: у многих слово «проектор» прочно ассоциируется с громоздким агрегатом для школы, проведения лекций в институте, показа слайдов и монотонных презентаций.

Вот только время не стоит на месте, и современный проектор легко можно сделать полноценным домашним центром развлечений (ну или ключевой его частью).

А продемонстрировать возможности проекторов решили необычным способом – путем развеивания семи самых популярных мифов, которые часто останавливают покупателей от приобретения проекторного оборудования для дома.
Поехали.

1. Домашние проекторы не дают качественного изображения в светлом помещении

Многие опасаются, что в родных четырех стенах толку от проектора будет мало, мол, картинка будет блеклая и все такое.

Очень однобокое утверждение. Правильно будет сказать, что не все проекторы одинаково хороши в светлом помещении.
Как понять, подойдет ли приглянувшаяся модель проектора для светлой гостиной? Довольно просто – достаточно найти в характеристиках такой параметр как яркость.

Проекторы с яркостью от 2000 люмен и выше специально созданы для работы в условиях умеренной освещенности. Чем светлее в помещении, тем яркость должна быть выше – тогда картинка будет сочной и четкой. Совсем удачный вариант – проектор с яркостью в районе 3000 лм. Яркости такого проектора хватит даже с запасом.

Проекторы с яркостью 1500 люмен и ниже лучше «проявят» себя в специально подготовленном затемненном помещении, которое ещё часто величают «домашним кинотеатром». Знакомое название, правда?

К примеру, проектор для дома Epson EH-TW5400 выдает картинку яркостью 2500 люмен и разрешением Full HD. В сочетании с высокой контрастностью 30 000:1 это позволяет получить яркое изображение с глубоким черным цветом в темноте или просто яркую картинку в освещенной комнате.

P.S. Кстати, еще одна возможность увеличить яркость картинки днем – использовать специальный световозвращающий экран (можно такой сделать и самому). На Youtube есть множество видеороликов, посвященных этой теме, но это, как говорится, по желанию.

2. Разобраться в технологиях современного проектора нереально

Все слишком сложно (на самом деле, нет).

Сегодня старейший электронно-лучевой способ визуализации практически не используется в проекторах, на его замену пришли сразу несколько технологий:

• Жидкие кристаллы на просвет (технология 3LCD). Проекторы дают хорошую яркость изображения и большое количество оттенков.
• Микрозеркала (технология DLP). Проекторы выдают картинку с высоким контрастом и делают акцент на черном, часто – в ущерб качеству цветопередачи.
• Жидкие кристаллы на отражение (технологии LCOS, D-ILA, SXRD, 3LCD Reflective). Проекторы создают яркую картинку с высокой контрастностью, но отличаются не очень демократичными ценами.

В итоге, если реально оценивать покупку проектора для дома, в ходу две технологии: 3LCD и DLP. Главное отличие – в принципе формирования картинки. Вот довольно наглядное видео, рассказывающее о преимуществах и недостатках каждой из технологий.

3. К проекторам требуется покупка дополнительной акустики

Проекторы – это множество дополнительных трат?

Все зависит от личных предпочтений. Кому-то достаточно будет встроенного звука, который имеется у большинства проекторов, кроме инсталляционных и домашних премиум-класса. Чаще всего речь идет об одном динамике мощностью от 2 до 16 Ватт. Пример – Epson EH-TW6700, он оснащен встроенными стереодинамиками в задней части корпуса.

А кому-то подавай качественную акустику. Такие покупатели часто сами уже хорошо разбираются «в теме», поэтому в этом посте мы им точно не советчики в том, что касается звука.

4. Подстроить проектор под свое помещение – настоящая головная боль

Нужна ли комната с идеальными размерами?

Большинство моделей проекторов обладают приличным уровнем зума (читай: «изменения фокусного расстояния»), который позволяет согласовать размер проекции с параметрами экрана, не передвигая проектор ближе и дальше от стены. Кроме того, некоторые проекторы имеют гибкую ручную настройку сдвига объектива. Есть и такие, что оснащены автоматической вертикальной коррекцией геометрии.

Это дает большую свободу в настройке изображения.

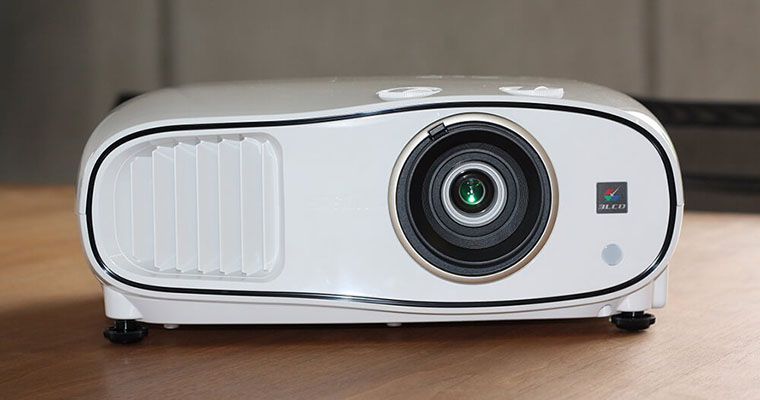

Например, с того же Epson EH-TW6700 можно получить геометрически правильное изображение на стене меньше, чем за минуту, с помощью широкого диапазона сдвига линз, оптического зума, вертикальной и горизонтальной коррекции трапецеидальных искажений.

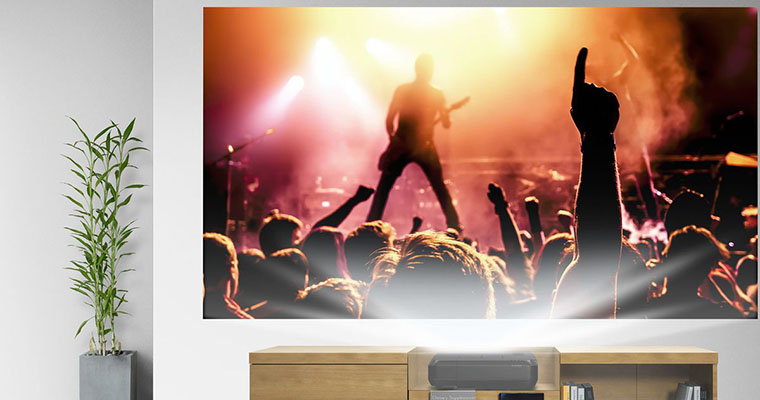

А есть и такой тип проектора, что ставится непосредственно возле стены. Например, лазерный ультракороткофокусный Epson EH-LS100 будучи установленным на тумбу создаст изображение диагональю 90 дюймов на расстоянии всего 53(!) см от стены.

Если что, у Epson есть проекционный калькулятор, который позволяет прикинуть параметры проектора и «примерить» его для своего помещения.

5. Посмотреть на проекторе фильм с ноутбука – проблема

Многие уверены, что перед кинопросмотром нужно будет устраивать танцы с бубнами.

Современные проекторы можно легко подключить к домашней сети, некоторые модели также поддерживают беспроводное подключение. Т.е. к проекторам без проблем подключаются не только любой компьютер из сети, но и мобильные устройства и игровые приставки, откуда можно демонстрировать фото или видеоконтент, ну и играть, конечно, на большом экране-то.
Кроме того, у все большего числа проекторов появляется возможность подключения USB-флешек.

6. Нормальные проекторы стоят космических денег

Один из самых распространённых мифов.

На самом же деле, цены на современные проекторы массового производства вполне сравнимы с телевизорами не самых больших диагоналей.

Например, универсальный проектор EH-TW610 с HD разрешением (1920×1080), яркостью 3000 люмен, возможностью передачи изображения по беспроводной сети Wi-Fi стоит в районе 47000 рублей. Ресурс лампы этой модели, в частности, позволяет смотреть по фильму каждый день на протяжении 11 лет.

При этом нужно помнить, что проектор – это универсальное решение. Его достаточно отдалить от стены (или крутануть рычажок «зума»), чтобы получить изображение той диагонали, которая требуется, хоть сто, хоть двести дюймов и выше. С телевизором так не получится. Ну, а стоимость телеков с диагональю 80+ дюймов вы можете сами оценить на любом прайс-агрегаторе.

Короче говоря – нет. Уже давно не стоят.

7. Качественное видео на проекторе не посмотришь

Сейчас на рынке полно моделей с разрешением 1280 х 720 и Full HD-аппаратов с матрицами, имеющими разрешение 1920 х 1080 точек. Например, маркировка «HD Ready» на проекторах – это признак качества устройств, способных обрабатывать и отображать сигналы High Definition (высокой четкости).

Но нужно помнить, что разрешение напрямую влияет на четкость изображения. Поэтому при размере экрана шириной от 3 м рекомендуется использовать проекторы с разрешением как минимум Full HD, так как только они способны обеспечить детальную картинку на большой площади экрана.

Большинство современных проекторов способны конвертировать стандартное 2D-видео в 3D-формат. А выводить контент в 3D-режиме большинство проекторов в состоянии благодаря высокому запасу яркости (ибо не секрет, что в 3D-очках яркость картинки заметно снижается, поэтому нужно компенсировать).

Бонус-миф №8: Этой статьей вы хотите «впарить читателям проекторы Epson»

Давайте начистоту: бренд Epson уже несколько десятков лет выпускает свои аппараты, и они совершенно замечательно продаются именно потому, что «доставляют» то, что обещает производитель: высокую яркость и сочную картинку большой диагонали за разумные деньги (плюс всякие дополнительные фишки, если требуются).

Само собой, читателю решать, какой проектор выбрать. Наше дело – рассказать, что современный проектор – это не «диапроектор времен СССР», а мультимедийное устройство, которое за адекватные деньги позволяет получить экран диагональю хоть во всю стену.

Мелочь, а приятно. Так что удачного выбора и приятного просмотра!

(4.20 из 5, оценили: 5)

Принцип работы видеопроектора

Больше ста лет прошло с момента первых кинопоказов. Тогда картинки на экране в кинотеатре могли вызвать неподдельную панику. Сегодня различные мультимедийные устройства для показа изображений настолько плотно вошли в нашу повседневную жизнь, что представить себе дом хотя бы без одного телевизора или монитора компьютера – сложно.

Особую нишу среди таких приборов занимают видеопроекторы. Самое главное и огромное преимущество, которое дают эти аппараты – невероятно большая диагональ получаемого изображения. Фактически размер картинки будет ограничиваться только размерами помещения, где будет использован проекционный аппарат.

В этой статье попробуем разобраться как работает видеопроектор, чтобы не путаться при выборе и точно знать какой тип идеально будет подходить под требуемые условия.

Жесткую конкуренцию для мультимедийного проектора составляют жидкокристаллические TFT телевизоры и плазменные панели. Несмотря на это проекционные аппараты перестают быть экзотикой и всё чаще встречаются в составе домашних систем, позволяющих ощутить себя как в кинотеатре. Новые технологии позволяют выпускать их в новых сверх компактных форматах – от карманных проекторов в мобильных телефонах и фотоаппаратах и до наручных проекционных часов.

Немного истории

Начало истории поучения проекционного изображения можно отнести к далёким временам, когда жил Платон. Именно он первым сделал описание принцип проекции. К Х веку уже была известна камера-обскура, позволяющая проецировать изображение предметов на экран и представляющая прообраз фотоаппарата. И затем уже в XVII веке Христиан Гюйгенс изобрёл устройство, названное волшебным фонарём. Это был первый проектор. Работа с проектором позволяла ему демонстрировать увеличенные иллюстраций во время своих научных лекций.

Помимо просветительского использования первые диапроекторы начали приобретать популярность у простого населения для развлечения. В Европе бродячие иллюзионисты начинают работать с подобными приборами – они показывали людям различные движущиеся картинки в основном страшилки с приведениями, демонами и чудовищами.

Различные формы диапроектора до последнего времени можно было встретить даже в обычных семьях. Наверняка в воспоминаниях из детства у каждого остались просмотры слайдов и диафильмов в тёмных комнатах. Так что эти аппараты использовали не только кафедры учебных заведений.

В середине 60х годов прошлого столетия мир увидел новый прибор – изобрели оверхед-проектор. По своей сути это был диапроектор, но с возможностью проецировать достаточно большие картинки при довольно несложном устройстве. В основе оверхеда лежит мощная лампа подающая свет на большую линзу Френнеля, назначение которой заключается в том, чтобы обеспечить равномерный ход лучей в проекторе, на линзу укладывается проецируемое изображение (обычно на прозрачной плёнке, но можно было использовать даже на полупрозрачной кальке, что даёт возможность с лёгкостью спроецировать даже реферат или рисунок на бумаге) и дальше всё фокусировалось коллекторной линзой на плоскость экрана. В постсоветском пространстве такое оборудование больше известно, как кодоскоп и нередко встретить его можно было в учебных заведениях (школах, техникумах, вузах).

Уже в 80х годах компания Proxima выпустила на рынок самый первый цифровой проектор, который можно назвать первенцем мультимедийного проектора. Цифровые проекторы постепенно вытеснили диапроекторы с рынка и на сегодняшний день они уже не производятся.

С тех пор цифровые кинопроекторы преодолевают нелёгкий путь развития и совершенствования радуят всё более и более качественным изображением.

Какие бывают проекторы?

Для начала стоит разобраться что такое видеопроектор? Казалось бы, всё просто – это такая коробочка, её подключают с компьютером, ноутбуком, видеокамерой или с другими носителями видеосигнала и получают на стенке или специальном экране большое изображение. Проектор — это устройство достаточно сложное и имеющее несколько технологических вариантов исполнения влияющих не только на качество получаемого изображения, но и на цену.

Устройство проектора можно разложить принципиально по стадиям формирования изображения. Сперва видео сигнал поступает на условный блок, который предназначен для формирования видимого изображения. Полученный в этом блоке световой луч направляется к объективу, а он уже окончательно собирает и фокусирует на стену или экран картинку.

Для справки

Основные характеристики проектора, на которые стоит обращать внимание при выборе аппарата и дающие понимание о качестве получаемой картинки:

• Световой поток. Грубо говоря – мощность излучаемого света. Чем выше значение – тем ярче и качественнее изображение. К тому же – чем ярче, тем меньше можно заморачиваться с затемнённостью помещения.
• Разрешающая способность. Всё как с мониторами – чем выше, тем более плавная, проработанная и чёткая картинка. Но не стоит забывать и о качестве подаваемого видеосигнала – сигнал низкого разрешения на проекторе с высоким будет не очень комфортно и интересно смотреть.
• Контраст. Это разница между самым тёмным и самым светлым участком. Чем выше – тем ярче насыщенность красок, выше чёткость деталей.
• Цветопередача – условная характеристика, позволяющая понять насколько точно передаётся цвет в изображении и насколько богат спектр получаемых оттенков.

Современные мультимедийные проекторы технологически различаются по способу формирования изображения, среди которых стоит выделять такие:

• CRT — Cathode Ray Tube или ЭЛТ.
• LCD — Liquid Crystal Display или жидкокристаллические.
• DLP — Digital Light Processing .
• D-ILA — Direct Drive Image Light Amplifier.
• LDT — Laser Display Technology.

Разберём как устроен проектор в плане технологий поподробнее.

CRT технология

Самыми первым был представлен построенный по схеме CRT проектор. Разработки этой технологии велись ещё с середины прошлого века. Революций решили не делать, а попытались использовать уже успешно работающий в телевизорах и большинстве мониторов того времени – принцип ЭЛТ.

Изображение строилось тремя электронно-лучевыми трубками повышенной яркости, луч каждой окрашивался соответствующим светофильтром – синим, красным или зелёным и через собственный объектив проецировалось на экран.

CRT проектор не обладает особо высокой яркостью и по этому просмотр придётся смотреть в полностью тёмном помещении. Также стоит отметить сложность настройки и установки – каждый канал нужно отстраивать по резкости отдельно, да и по весу эти устройства выделяются из массы. Зато получаемое на выходе качество изображения считается самым лучшим – они лишены различных цифровых артефактов, ведь принцип построения изображения полностью аналоговый.

LCD технология

Развитие технологий проекторов далеко не отходило от мониторов и на смену ЭЛТ пришли жидкие кристаллы. Принцип работы проектора LCD заключается в том, что цветное изображение формирует небольшая матрица, которая работает на просвет. Просвечивает её мощная лампа и проецирует через объектив на внешний экран.

Основные преимущества в виде надёжности и простоты в изготовлении и эксплуатации сделало эту технологию на сегодняшний день самой распространённой и не дорогой.

Конечно есть и значительные недостатки. Например, на жидкокристаллических мониторах границы пикселей на глаз практически не различимы, но при значительных увеличениях, как это бывает в LCD проекторах, этого не избежать. Производители стараются эту проблему решить по-разному, с большей или меньшей успешностью.

Ещё одной проблемой является контрастность получаемого изображения. В топовых моделях таких проекторов эти проблемы практически устранены, но это сказывается на цене.

DLP технология

Следующая технология – DLP заключена в специальной матрице, на поверхности расположено множество микро-зеркал – на них подаётся напряжение, и они при этом двигаются. Отражённый таким зеркалом и не прошедший сквозь объектив луч формирует чёрную точку. Белую точку формирует не отклонённое от плоскости матрицы зеркало.

При попадании отражённого луча в объектив получаются промежуточные значения яркости. Каждое зеркало формирует свою точку проецируемого изображения.

Следующей задачей стоит получить разные цвета точек.

Для этого изобрели две системы:

• Одноматричная использует всего одну дорогостоящую матрицу, а отражённые лучи света окрашиваются, проходя через вращающийся дисковый светофильтр с секторами соответствующих базовых цветов.
• Трёхматричная схема мультимедийного проектора использует уже три матрицы, что понятно из названия. Каждая матрица формирует свой цветовой канал.

Работа на просвет, как в LCD проекторах, исключена, что делает мультимедийный проектор с DLP схемой очень ярким. Точки чёрного соответствуют полному отсутствию света, а это означает, что работают они с высоким контрастом. Сеточка границ пикселей даже при максимальном увеличении практически отсутствует за счёт минимизации зазоров между зеркалами.

D-ILA технология

Ещё одна схема мультимедийного кинопроектора возникла, вобрав в себя преимущества LCD и DLP технологий. D-ILA расшифровывается как Direct Drive Image Light Amplifier – усилитель света изображения с прямым управлением.

Оптическая схема проектора использует модуляцию светового потока LCD матрицей, а свет отражается от пикселей, как в технологии DLP от зеркал.

Мультимедийный проектор D-ILA получил ряд преимуществ. Во-первых, благодаря тому, что свету не нужно проходить сквозь матрицу – нет препятствий на его пути в виде элементов разводки. Площадь отражения каждого для пикселя достигает 95%. Этим достигается наименьшая среди остальных технологий пикселизация изображения. Из этого вытекает ещё одно несомненное преимущество – так как почти весь световой поток отражается, то есть возможность сделать качественную HD матрицу диагональю всего в один дюйм, что позволяет сделать чуть ли не самый компактный проекционный аппарат с высокой разрешающей способностью.

Лазерная технология

Самые последние на сегодняшний день разработки предложили использовать лазерные технологии. В начале 2000х годов на рынке появился первый проекционный аппарат, основанный на новейшей системе LDT.

Хоть первые лазеры были изобретены довольно давно, но использование их для построения лазерного проектора было затруднительным из-за низкого кпд и недостаточной цветности. Прогресс не стоял на месте и устранение недостатков наконец позволило осуществить создание лазерного проектора.

Laser Display Technology использует три лазера базовых цветов – красного, синего и зелёного. Модуляторы видеосигнала меняют яркость каждого лазера. Далее три луча собираются в единый поток и направляются на зеркала кадровой и строчной развертки. По сути лазерные проекторы устроены по такому же принципу, что и лучевой электронный проектор, только вместо излучающих ЭЛТ трубок используют лазеры.

Интересной особенностью является то, как работает проектор без дополнительных объективов. Лазерный луч уникален тем, что пучок света в нём получается с максимально параллельным потоком и с настолько одинаково резким пятном на большом диапазоне расстояний, что это попросту исключает необходимость фокусировать изображение.

Помимо возможности установки лазерного мультимедиа-проектора на любом расстоянии от экрана из этого свойства вытекает ещё и совершенно уникальное качество – теперь для получения резкого изображения не обязательно использовать плоский экран. Даже стена с сильно рельефной поверхностью или сложные геометрические поверхности – не станет бедой. Это открывает перспективы перед использованием лазерной проекции не только в качестве обычного средства выведения изображения, а и как мощный инструмент визуально-светового оформления.

Важно! Лазерное излучение может быть на столько мощным, что при попадании в глаза возможно возникновение проблем. По этому стоит аккуратно и ответственно относиться к технике безопасности во время использования проектора.

Лазерные технологии позволили создать сверхточный проектор изображений с яркой, сочной и контрастной картинкой даже при максимально больших увеличениях, которую при прочих технологиях получить сложно.

Устройство проекторов: принцип работы, описание и характеристики

Сегодня находят широкое применение в домах и различных организациях проекторы, устройства вывода информации используют для трансляции изображения на специальное полотно, применяемое в качестве экрана. Благодаря этому проецируемая картинка получается большой и приятной для глаза. По качеству изображения они немногим уступают телевизорам. Рынок сейчас наводнен проекторами на любой вкус. При выборе такой электроники нужно точно знать, какие задачи будут ставиться перед аппаратом. Ведь современные модели отличаются друг от друга не только классом и областью применения, но технологиями вывода картинки. Информация об устройстве проекторов и их работе может помочь в выборе.

Виды проекторов

Чаще всего, когда мы слышим о проекторах, представляем гаджет, который установлен в определенном месте. Такой тип устройства вывода информации на вертикальную плоскость очень востребован, хотя он отнюдь не единственный. Стационарные аппараты, как правило, оснащены максимально, поскольку производители не ограничены размерами корпуса. Их сложно брать с собой, зато пользователь получает мощную техническую начинку. Имеется и портативный тип устройства, проекторы эти легко переносить для проведения презентаций в разных местах. В них неплохие характеристики сочетаются с компактностью. Функциональный набор также здесь на хорошем уровне.

Но производители на этом не останавливаются, стараясь сделать размеры аппаратов еще меньше. Результатом чего стало появление девайсов карманного формата и проекторов для мобильных устройств с наименьшими габаритами. Вес первых не превышает отметку в 300 граммов. Для тех, кто находится в движении, модель, умещающаяся в кармане, — это настоящая находка. Однако для обеспечения высокой портативности техническую составляющую немного урезают. Наименьшие модели способны подключаться к смартфонам, что позволяет выводить изображение с экрана телефона. Их отличает легкость и удобство в эксплуатации, однако полезные функции в них сильно ограничены.

Области применения

Также проекторы классифицируются на офисные и домашние. Аппараты для дома выводят широкоформатную картинку с высокой контрастностью и реалистичностью, а также обладают качественным звуком, за счет чего можно с удовольствием смотреть фильмы, способные полностью погрузить зрителя в гущу событий. Размер светового потока в таком случае имеет второстепенное значение. Что касается гаджетов для работы в условиях офиса, то они более универсальны.

Чем отличаются домашние проекторы от офисных?

Домашние проекторы отличаются от офисных по некоторым параметрам, из которых стоит выделить следующее:

• формат экрана;
• разъемы и их назначение;
• производительность;
• вес корпуса;
• цветопередача;
• уровень шума и ресурс лампы;
• встроенные динамики.

Устройство и принцип действия

Устройство проекторов в большинстве своем отличается мало. Технический арсенал мультимедийного аппарата состоит из оптической системы, модулятора изображения, лампы, систем очистки и охлаждения, а также электронной начинки. Световой прибор, коим, по сути, является проектор, перенаправляет свет от лампы с концентрированным потоком на необходимую плоскость. Это довольно сложные по содержанию устройства, условно разделяющиеся на две категории. В первую входят модели с CRT-технологией получения изображения, оборудованные электронно-лучевыми трубками в количестве трех штук, а во вторую – девайсы DLP, LCD и LCoS, работающие с помощью фиксированной матричной структуры. Последние пользуются большей популярностью, так как обеспечивают более высокое качество. В устройство мультимедийных проекторов, как правило, входят ZOOM-объективы, благодаря им размер изображения меняется без необходимости перемещать сам аппарат. В некоторых моделях фокусное расстояние изменяется с помощью пульта управления, а в других – регулировкой объектива вручную. Последний способ не так удобен, но производит настройку более точно.

В большинстве случаев применяются металлогалогенные лампы, способные испускать больше светового потока, чем галогенные с аналогичной мощностью. Но к концу срока службы их эффективность снижается вдвое. Также используются в устройстве проекторов лампы проекционного типа с низким энергопотреблением и высоким потоком света, они отличаются более естественным спектром. В современных проекторах устанавливаются очень долговечные источники света, ресурс которых может варьироваться от 1000 до 4000 часов. Чтобы своевременно произвести замену данного элемента, в каждом аппарате предусмотрен счетчик.

Оптика отвечает за перенаправление света к дисплейной панели. В нее входят такие компоненты, как зеркала, призмы и линзы для проекции. Модуляторы изображения отвечают за уровень яркости, разрешение и быстродействие, сегодня используются системы DLP, LCD, LCoS и CRT, о них подробно будет рассказано далее. Немаловажная роль в устройстве проектора принадлежит охлаждению, вентилятор очень важен для нормализации температуры лампы и электронных плат. Чтобы взаимодействовать с источниками мультимедиа, проекторы имеют на корпусе необходимые разъемы – VGA, DVI, HDMI и прочие. Многие модели оснащаются также USB-портом и поддержкой Wi-Fi.

DLP-проекторы

В таких аппаратах роль ядра выполняет специальная матрица, формирующая изображение. Каждое зеркало легко реагирует на поступающий сигнал поворотом на малый угол. Благодаря этому создаются пиксели изображения. Устройство DLP проекторов позволяет им выводить картинку с высокой контрастностью и с более детализированными тенями, что является главным преимуществом технологии. Модели, оборудованные подобной системой, показывают себя с лучшей стороны по части долговечности и надежности, особенно в сравнении с устройствами прошлого поколения. Минусом можно назвать высокую стоимость проекторов такого типа.

LCD-системы

В большинстве ситуаций используются аппараты, снабженные тройкой жидкокристаллических матриц синего, зеленого и красного цветов. Мощный поток света, исходящий из лампы, пробивается сквозь них. Таким образом возникает изображение, выводимое на экран. Данная технология имеет массу достоинств, к их числу можно отнести легкость конструкции и простоту эксплуатации отдельных компонентов. Проекторы LCD создают качественную картинку, характеризующуюся реалистичностью, насыщенностью цветовой гаммы и стабильностью. Но владельцы подобных девайсов могут столкнуться и с недостатками, в некоторых экземплярах встречается неприятный визуальный эффект, напоминающий проволочную сетку.

Проекторы с технологией LCoS

Этот тип проекторов появился не так давно. К сильным сторонам данной технологии, прежде всего, относится высокая четкость без эффекта «сетки». Прочие особенности также заслуживают внимания. Базируются такие аппараты на матрице LCoS, представляющей собой жидкие кристаллы на кремнии. По распространенности эта технология уступает LCD и DLP. Но за счет уникальных особенностей она имеет хорошие перспективы. За счет применения кристаллов LCoS получается изображение по отражательному принципу, а не просветному, как это можно видеть в аппаратах LCD. Отражающая матрица откликается на воздействие быстрее, в три раза превосходя по скорости просветную технологию. К тому же конструктивные особенности панелей LCoS позволяют эффективней использовать поверхность кристаллов, что дает возможность наращивать количество пикселей без необходимости увеличения панели. А это напрямую влияет на качество картинки. Устройство проекторов LCoS не очень сложное, а значит, в производстве они дешевле, так как отсутствуют механические элементы.

CRT-проекторы

Эта технология является пионером в области создания проекторов. Первый экземпляр с данной системой вывода изображения появился еще в далеком 1970 году. Такие аппараты базируются на трех электронно-лучевых трубках, имеющих красный, зеленый и синий светофильтры. Они отвечают за формирование светового потока, проходящего через фокусирующие линзы, он попадает на экран в виде полноцветной картинки. Сегодня устройства CRT встречаются все реже, уступая дорогу более современным аналогам. Пик популярности этой технологии остался позади. Однако она превосходит более новые технологии по многим параметрам, а именно по цветопередаче, разрешению, сроку службы лампы и акустическому шуму. Ее слабые стороны — сложность настройки и громоздкость моделей, где она используется. К тому же она отличается низким уровнем яркости, поэтому для просмотра необходимо отключать освещение.

Плюсы и минусы проекторов

Проекторы предлагают большую диагональ экрана, что является весомым аргументом в пользу покупки данного устройства. Можно довести информацию до большего количества людей. Все зависит лишь от предпочтений и размера помещения. Чем больше изображение, тем ярче впечатления. Если на мониторе могут быть черные полосы из-за разных форматов видео, то с проектором таких проблем не будет. В нем легко настроить экран под любой формат. В устройство цифровых проекторов нередко включают поддержку 3D-картинки без потери качества. Если создать подходящую обстановку, затемнив помещение, можно получить изображение лучше, нежели в LED-мониторе.

Недостатки тоже имеются. Самый дорогой элемент проектора – это лампа, и она приходит в негодность примерно раз в 4 года. Ее замена повлечет за собой немалые финансовые затраты. Проектор из-за активного охлаждения лампы ощутимо шумит. При просмотре видео или слайд-шоу приходится терпеть звук работающих вентиляторов.

Критерии выбора

Существует немало моментов, на которые стоит обращать внимание при поиске подходящего проектора, устройство вывода изображения всегда нуждается в хорошем уровне яркости. Хотя на этот показатель большое влияние имеют условия эксплуатации, хорошо если есть выбор режимов, зачастую их три – «Презентация», «Фильм» и «Динамический». К насыщенности цветом также стоит присмотреться. Трехматричные проекторы выдают более естественное изображение, превосходя в этом отношении одноматричные аппараты. Смотреть нужно и на уровень контрастности. Особенно данный параметр важен, если необходим домашний кинотеатр. Последним, но не менее важным моментом является разрешение картинки, что сказывается на четкости картинки.

Вывод

Современные проекторы – это довольно сложные устройства, однако в то же время они могут стать незаменимой вещью как в сфере бизнеса, так и для использования в домашних условиях. Они способны подарить зрителям яркие эмоции от просмотра благодаря качествам, которых нет у телевизоров или мониторов. Главное — подходить к выбору с умом.

Устройство проекторов: принцип работы, описание и характеристики

Сегодня находят широкое применение в домах и различных организациях проекторы, устройства вывода информации используют для трансляции изображения на специальное полотно, применяемое в качестве экрана. Благодаря этому проецируемая картинка получается большой и приятной для глаза. По качеству изображения они немногим уступают телевизорам. Рынок сейчас наводнен проекторами на любой вкус. При выборе такой электроники нужно точно знать, какие задачи будут ставиться перед аппаратом. Ведь современные модели отличаются друг от друга не только классом и областью применения, но технологиями вывода картинки. Информация об устройстве проекторов и их работе может помочь в выборе.

Виды проекторов

Чаще всего, когда мы слышим о проекторах, представляем гаджет, который установлен в определенном месте. Такой тип устройства вывода информации на вертикальную плоскость очень востребован, хотя он отнюдь не единственный. Стационарные аппараты, как правило, оснащены максимально, поскольку производители не ограничены размерами корпуса. Их сложно брать с собой, зато пользователь получает мощную техническую начинку. Имеется и портативный тип устройства, проекторы эти легко переносить для проведения презентаций в разных местах. В них неплохие характеристики сочетаются с компактностью. Функциональный набор также здесь на хорошем уровне.

Но производители на этом не останавливаются, стараясь сделать размеры аппаратов еще меньше. Результатом чего стало появление девайсов карманного формата и проекторов для мобильных устройств с наименьшими габаритами. Вес первых не превышает отметку в 300 граммов. Для тех, кто находится в движении, модель, умещающаяся в кармане, — это настоящая находка. Однако для обеспечения высокой портативности техническую составляющую немного урезают. Наименьшие модели способны подключаться к смартфонам, что позволяет выводить изображение с экрана телефона. Их отличает легкость и удобство в эксплуатации, однако полезные функции в них сильно ограничены.

Области применения

Также проекторы классифицируются на офисные и домашние. Аппараты для дома выводят широкоформатную картинку с высокой контрастностью и реалистичностью, а также обладают качественным звуком, за счет чего можно с удовольствием смотреть фильмы, способные полностью погрузить зрителя в гущу событий. Размер светового потока в таком случае имеет второстепенное значение. Что касается гаджетов для работы в условиях офиса, то они более универсальны.

Чем отличаются домашние проекторы от офисных?

Домашние проекторы отличаются от офисных по некоторым параметрам, из которых стоит выделить следующее:

• формат экрана;
• разъемы и их назначение;
• производительность;
• вес корпуса;
• цветопередача;
• уровень шума и ресурс лампы;
• встроенные динамики.

Устройство и принцип действия

Устройство проекторов в большинстве своем отличается мало. Технический арсенал мультимедийного аппарата состоит из оптической системы, модулятора изображения, лампы, систем очистки и охлаждения, а также электронной начинки. Световой прибор, коим, по сути, является проектор, перенаправляет свет от лампы с концентрированным потоком на необходимую плоскость. Это довольно сложные по содержанию устройства, условно разделяющиеся на две категории. В первую входят модели с CRT-технологией получения изображения, оборудованные электронно-лучевыми трубками в количестве трех штук, а во вторую – девайсы DLP, LCD и LCoS, работающие с помощью фиксированной матричной структуры. Последние пользуются большей популярностью, так как обеспечивают более высокое качество. В устройство мультимедийных проекторов, как правило, входят ZOOM-объективы, благодаря им размер изображения меняется без необходимости перемещать сам аппарат. В некоторых моделях фокусное расстояние изменяется с помощью пульта управления, а в других – регулировкой объектива вручную. Последний способ не так удобен, но производит настройку более точно.

В большинстве случаев применяются металлогалогенные лампы, способные испускать больше светового потока, чем галогенные с аналогичной мощностью. Но к концу срока службы их эффективность снижается вдвое. Также используются в устройстве проекторов лампы проекционного типа с низким энергопотреблением и высоким потоком света, они отличаются более естественным спектром. В современных проекторах устанавливаются очень долговечные источники света, ресурс которых может варьироваться от 1000 до 4000 часов. Чтобы своевременно произвести замену данного элемента, в каждом аппарате предусмотрен счетчик.

Оптика отвечает за перенаправление света к дисплейной панели. В нее входят такие компоненты, как зеркала, призмы и линзы для проекции. Модуляторы изображения отвечают за уровень яркости, разрешение и быстродействие, сегодня используются системы DLP, LCD, LCoS и CRT, о них подробно будет рассказано далее. Немаловажная роль в устройстве проектора принадлежит охлаждению, вентилятор очень важен для нормализации температуры лампы и электронных плат. Чтобы взаимодействовать с источниками мультимедиа, проекторы имеют на корпусе необходимые разъемы – VGA, DVI, HDMI и прочие. Многие модели оснащаются также USB-портом и поддержкой Wi-Fi.

DLP-проекторы

В таких аппаратах роль ядра выполняет специальная матрица, формирующая изображение. Каждое зеркало легко реагирует на поступающий сигнал поворотом на малый угол. Благодаря этому создаются пиксели изображения. Устройство DLP проекторов позволяет им выводить картинку с высокой контрастностью и с более детализированными тенями, что является главным преимуществом технологии. Модели, оборудованные подобной системой, показывают себя с лучшей стороны по части долговечности и надежности, особенно в сравнении с устройствами прошлого поколения. Минусом можно назвать высокую стоимость проекторов такого типа.

LCD-системы

В большинстве ситуаций используются аппараты, снабженные тройкой жидкокристаллических матриц синего, зеленого и красного цветов. Мощный поток света, исходящий из лампы, пробивается сквозь них. Таким образом возникает изображение, выводимое на экран. Данная технология имеет массу достоинств, к их числу можно отнести легкость конструкции и простоту эксплуатации отдельных компонентов. Проекторы LCD создают качественную картинку, характеризующуюся реалистичностью, насыщенностью цветовой гаммы и стабильностью. Но владельцы подобных девайсов могут столкнуться и с недостатками, в некоторых экземплярах встречается неприятный визуальный эффект, напоминающий проволочную сетку.

Проекторы с технологией LCoS

Этот тип проекторов появился не так давно. К сильным сторонам данной технологии, прежде всего, относится высокая четкость без эффекта «сетки». Прочие особенности также заслуживают внимания. Базируются такие аппараты на матрице LCoS, представляющей собой жидкие кристаллы на кремнии. По распространенности эта технология уступает LCD и DLP. Но за счет уникальных особенностей она имеет хорошие перспективы. За счет применения кристаллов LCoS получается изображение по отражательному принципу, а не просветному, как это можно видеть в аппаратах LCD. Отражающая матрица откликается на воздействие быстрее, в три раза превосходя по скорости просветную технологию. К тому же конструктивные особенности панелей LCoS позволяют эффективней использовать поверхность кристаллов, что дает возможность наращивать количество пикселей без необходимости увеличения панели. А это напрямую влияет на качество картинки. Устройство проекторов LCoS не очень сложное, а значит, в производстве они дешевле, так как отсутствуют механические элементы.

CRT-проекторы

Эта технология является пионером в области создания проекторов. Первый экземпляр с данной системой вывода изображения появился еще в далеком 1970 году. Такие аппараты базируются на трех электронно-лучевых трубках, имеющих красный, зеленый и синий светофильтры. Они отвечают за формирование светового потока, проходящего через фокусирующие линзы, он попадает на экран в виде полноцветной картинки. Сегодня устройства CRT встречаются все реже, уступая дорогу более современным аналогам. Пик популярности этой технологии остался позади. Однако она превосходит более новые технологии по многим параметрам, а именно по цветопередаче, разрешению, сроку службы лампы и акустическому шуму. Ее слабые стороны — сложность настройки и громоздкость моделей, где она используется. К тому же она отличается низким уровнем яркости, поэтому для просмотра необходимо отключать освещение.

Плюсы и минусы проекторов

Проекторы предлагают большую диагональ экрана, что является весомым аргументом в пользу покупки данного устройства. Можно довести информацию до большего количества людей. Все зависит лишь от предпочтений и размера помещения. Чем больше изображение, тем ярче впечатления. Если на мониторе могут быть черные полосы из-за разных форматов видео, то с проектором таких проблем не будет. В нем легко настроить экран под любой формат. В устройство цифровых проекторов нередко включают поддержку 3D-картинки без потери качества. Если создать подходящую обстановку, затемнив помещение, можно получить изображение лучше, нежели в LED-мониторе.

Недостатки тоже имеются. Самый дорогой элемент проектора – это лампа, и она приходит в негодность примерно раз в 4 года. Ее замена повлечет за собой немалые финансовые затраты. Проектор из-за активного охлаждения лампы ощутимо шумит. При просмотре видео или слайд-шоу приходится терпеть звук работающих вентиляторов.

Критерии выбора

Существует немало моментов, на которые стоит обращать внимание при поиске подходящего проектора, устройство вывода изображения всегда нуждается в хорошем уровне яркости. Хотя на этот показатель большое влияние имеют условия эксплуатации, хорошо если есть выбор режимов, зачастую их три – «Презентация», «Фильм» и «Динамический». К насыщенности цветом также стоит присмотреться. Трехматричные проекторы выдают более естественное изображение, превосходя в этом отношении одноматричные аппараты. Смотреть нужно и на уровень контрастности. Особенно данный параметр важен, если необходим домашний кинотеатр. Последним, но не менее важным моментом является разрешение картинки, что сказывается на четкости картинки.

Вывод

Современные проекторы – это довольно сложные устройства, однако в то же время они могут стать незаменимой вещью как в сфере бизнеса, так и для использования в домашних условиях. Они способны подарить зрителям яркие эмоции от просмотра благодаря качествам, которых нет у телевизоров или мониторов. Главное — подходить к выбору с умом.

Как выбрать проектор для домашнего кинотеатра

Уютный диван дома или кресло в большом зале? Чтобы почувствовать себя как в кинотеатре, не важно, на чем сидеть, главное – куда смотреть. Если для ярких впечатлений и глубоких эмоций от фильмов вам не хватает большой качественной картинки, пришло время выбрать проектор для домашнего использования. Рассказываем, какие параметры оборудования помогут смотреть новинки кино в комфортной обстановке.

Сегодня можно купить проекторы для дома и офиса, стационарные и портативные, проводные и беспроводные. Нас интересует первый сценарий использования: понадобится компактный проектор, который легко настроить для комфортного просмотра кинофильмов.

Отличия проектора для домашнего кинотеатра от остальных типов

Большинство новых кинолент выходит на телеэкраны с соотношением сторон 16:9 и 16:10. Следовательно, в категорию домашних моделей в первую очередь попадают проекторы с поддержкой этого формата. Так как речь идет не о разовой демонстрации слайдов в офисе, а о длительном просмотре, в таких проекторах должна быть точная передача цветов, мелких деталей и динамичных сцен. Еще одно важное отличие – уровень шума. В домашних моделях он находится на минимальной отметке – чтобы мы получали удовольствие от изображения и звуковых эффектов.

Основные параметры выбора проектора

Если вы решились на покупку домашнего проектора, для начала выделите помещение под будущий кинозал. Это может быть спальня, отдельная комната или просторная гостиная, в которой вы с друзьями или семьей будете организовывать киносеансы. Дальше появляется два сценария использования проектора. Первый – это полностью затемнить помещение и сделать стены и потолки однотонными и в приглушенных цветах. Так вы получите настоящий филиал кинозала в доме. Второй сценарий проще в реализации: в нем не потребуется ничего затемнять и можно использовать проектор «как есть». В зависимости от желаемого результата будут отличаться и параметры оборудования, о которых пойдет речь ниже.

Яркость светового потока

Значение яркости зависит от выбранного сценария использования проектора. Здесь работает простое правило: чем выше освещенность комнаты и чем крупнее экран, тем больше нужно яркости. Если устройство будет работать в частично или полностью затемненном помещении, достаточно 700–1200 люмен. Чтобы увидеть четкое изображение при дневном свете, потребуется оборудование с 2600 люмен и выше. Последнего значения хватит, чтобы с комфортом смотреть фильм на 130-дюймомом экране в хорошо освещенном помещении.

Яркость светового потока по краям меньше, чем в центре – учитывайте это, когда будете выбирать проектор с граничными значениями яркости. Модели с 2600 люмен и выше стоят дороже, но в них часто предусмотрено несколько режимов вывода изображения. Регулируя значение яркости, можно сформировать идеальную картинку для определенного уровня освещения.

Контрастность

От этого параметра зависит глубина черного цвета, а сам он определяется отношением предельной яркости проектора к минимальной. Если сравнивать два устройства с одинаковой яркостью, то более качественное изображение с глубокими темными оттенками даст тот, у которого выше контрастность. Особенно хорошо недостатки малоконтрастных проекторов видны на темной одежде у персонажей фильма.

Чтобы увеличить контрастность, многие производители используют автоматическую диафрагму. Она усиливает глубину черного и остальных темных оттенков. Чтобы сделать изображение более контрастным в домашних условиях, необходимо максимально затемнить помещение.

Проекторы в средней ценовой категории имеют контрастность около 30 000:1, в самых дорогих можно рассчитывать на 2 000 000:1.

Бесполезно сравнивать проекторы только по яркости и контрастности – эти параметры будут неинформативными, если вы будете использовать их при разном освещении.

Технология

Производители используют несколько технологий формирования изображений, но мы остановимся на двух самых популярных: 3LCD и DLP.

В LCD-решениях используется миниатюрная жидкокристаллическая матрица, через которую проходит световой поток. Вначале свет направляется на матрицу, затем отражается от зеркал, потом – под углом попадает последовательно на линзу и на экран.

Сейчас распространены проекторы с тремя матрицами, поэтому их относят к типу 3LCD. Такие устройства обеспечивают насыщенность и реалистичность изображения, но у них есть минусы: низкая контрастность и эффект screen door effect, когда зазор между пикселями виден невооруженным глазом.

В домашнем использовании лучше зарекомендовали себя проекторы с технологией DLP. В них нет матриц, но есть DMD-чип и многоцветное световое колесо. Чип усеян микрозеркалами, которые вращаются на высокой скорости под действием управляющего сигнала. Эти мельчайшие стекла формируют пиксели, из которых получается итоговое изображение. Оттенок каждому пикселю придает то самое колесо, которое выступает своеобразным фильтром. У DLP-технологии много плюсов: высокая контрастность и детализация, длительный срок службы, защищенность внутренних компонентов проектора, а также отличная передача динамичных сцен (привет любителям боевиков!). Главный минус один: «эффект радуги», когда при движении глаз человек замечает легкий цветной шлейф за яркими объектами на экране. Радует то, что через какое-то время большинство пользователей перестает замечать этот эффект.

Другие технологии формирования изображений в проекторах – SXRD, D-ILA, LCoS – или морально устарели, или еще не стали массовыми.

Точность передачи цветов

На живость и естественность оттенков влияют два основных параметра: баланс белого и цветовой охват. Первый делает белый цвет именно белым, а не с легкой примесью серого, желтого или цвета слоновой кости. Если все в порядке с цветовым охватом, оттенки получаются насыщенными и не уходят в желтизну или синеву. Чтобы оценить качество цветопередачи, достаточно увидеть на экране людей в белой одежде и обратить внимание на их кожу. Если в первом случае вы получите идеально белый цвет и естественный телесный оттенок, этот проектор вам подходит!

Срок службы лампы

Лампы большинства проекторов служат от 2000 до 5000 часов. Меньше ресурс только у ксеноновых ламп, которые установлены в бюджетных моделях. При выборе домашнего устройства обращайте внимание на срок службы в экономичном режиме (с пониженной яркостью) – он на 30-50 % больше обычного.

Лампы проектора сгорают не моментально, как лампы накаливания, а плавно, постепенно теряя яркость. Так как глаза будут понемногу адаптироваться к новым параметрам проектора, скорее всего, вы не скоро заметите, что лампу необходимо заменить.

Разрешение и формат

Для домашнего использования подойдут проекторы с разрешением HD и Full HD – 1280х720 и 1920х1080 точек соответственно. Это не значит, что любое видео вы сможете смотреть в высоком качестве: если у файла источника низкое разрешение (например, 640х480 точек), разочарования вам не избежать. Если вы готовы платить за ультравысокое разрешение, обратите внимание на проекторы с поддержкой 4К. Правда, чтобы оценить их великолепие, потребуется и исходное видео в соответствующем разрешении.

В 3LCD-проекторах при разрешении 1280х720 и меньше становится заметной межпиксельная сетка. Поэтому, если нужна модель со «скромным» разрешением, выбирайте устройство с поддержкой технологии DLP.

Что касается соотношения сторон, то 16:9 популярнее, чем 16:10. Но не советуем зацикливаться на каком-то конкретном варианте – выбирайте тот проектор, который подходит по остальным параметрам.

Простота настройки

Отлично, если у вас получилось выделить под «кинозал» большую комнату – от 25 квадратных метров. В противном случае необходимо выбирать проектор с большой кратностью зума. Тогда не придется находить компромиссы между размерами проецируемого изображения и его расстоянием до проектора. Просто меняйте значение зума и подбирайте оптимальный вариант.

Не получается разместить проектор строго по центру экрана? Тоже не проблема: у многих моделей есть функции «сдвига экрана» или гибкой коррекции геометрии. Тогда проектор, который закреплен в стороне или под углом к поверхности экрана, не будет искажать картинку.

Дополнительные возможности

Многие современные проекторы для дома поддерживают стандарт HDTV – телевидения высокой четкости. Он позволяет использовать в качестве источника цифровой сигнал и выдавать таким образом картинку в высоком разрешении. Источником такого сигнала может быть спутниковый ресивер, HD DVD-плеер или Цифровое телевидение от ОнЛайм.

Проектор с поддержкой 3D и специальные очки со стереоэффектом позволяют получить трехмерное изображение. Очки, как правило, в комплект не входят – их придется купить отдельно. Также понадобится соответствующий источник видео.

Отдельные производители предлагают дополнительные функции для улучшения изображения. Например, у компании Epson фильтр Cinema Filter расширяет цветовой охват, Frame Interpolation – сглаживает динамичные сцены, создавая промежуточные кадры, а Super Resolution делает мелкие детали более четкими.

Как установить домашний проектор

Ваш первый помощник – инструкция, в которой указывается способ крепления и рекомендуемое расстояние до экрана или стены. Производители часто указывают throw ratio («отношение проекции»), которое определяет отношение расстояния от объектива до экрана к ширине экрана.

Как использовать эту информацию? Для примера возьмем throw ratio, равный 2,0. Это значит, что при расстоянии до экрана в 2,5 метра вы получите изображение шириной 1,25 м. Если throw ratio уменьшается до 1,5, то при том же расстоянии ширина изображения вырастет до 1,67 м.

Проекторы, у которых throw ratio меньше единицы, называют короткофокусными. Обычно они стоят дороже моделей с аналогичными параметрами, но позволяют свободнее использовать оборудование в небольших помещениях.

Установить домашний проектор можно на противоположной стене или потолке комнаты. Если вы планируете использовать устройство в разных комнатах, можно разместить его на любой горизонтальной поверхности – например, на проекционном столике.

Проекторы для дома: популярные модели

Лидерами рынка домашних проекторов сегодня являются компании Epson, Panasonic, BenQ, Acer и Optoma.

Модель Epson EH-TW5600 по цене от 47 000 рублей имеет отличные параметры яркости и контрастности – 2500 люмен и 35000:1 соответственно. Модель предлагается в компактном корпусе и может использоваться как портативная. Разрешение Full HD с учетом технологии LCD – неплохой выбор для домашнего использования. Плюсом для настоящих ценителей качественного кино станет поддержка 3D (плюс конвертация из двумерного в трехмерное изображение) и возможность выводить информацию с USB-флешек. Для упрощения установки производитель предлагает функцию коррекции трапецеидальных искажений, зум 1.6х и функцию сдвига линз по вертикали.

Еще один портативный проектор Acer H6517ABD также имеет Full HD и воспроизводит контент в 3D, но уже выполнен по технологии DLP. У него впечатляющая интенсивность светового потока – целых 3400 люмен, что позволяет использовать его в помещениях с любым уровнем освещенности. Контрастность чуть ниже, чем у предыдущей модели (20000:1), но и стоимость на 10 000 рублей меньше. Это бюджетный, но компромиссный вариант для дома: у него всего один HDMI-разъем и встроенная акустика мощностью 3 Вт.

3D Full HD проектор BenQ W1070 является одним из наиболее популярных решений для домашнего кинотеатра, хотя стоимость у него совсем не бюджетная: от 58 000 рублей. Устройство имеет универсальную 3D-совместимость и выполнено по DLP-технологии. Несмотря на средние показатели яркости и контрастности – 2000 люмен и 10000:1, он демонстрирует приличное качество картинки. Он тихий, поддерживает работу в экономичном режиме (с пониженной яркостью) и защищен от кражи и несанкционированного использования.
